ここでは複合コンポーネントビューについて説明します。

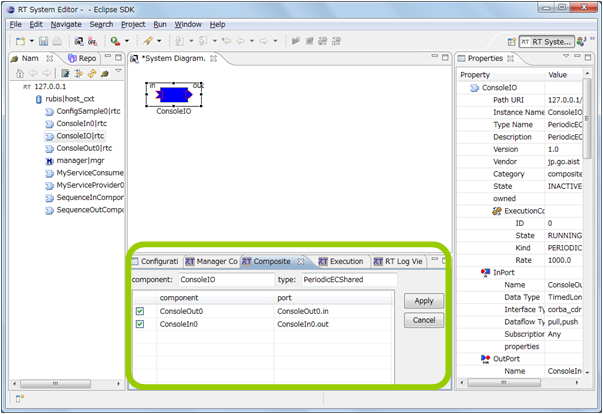

複合コンポーネントビューの位置
複合コンポーネントビューでは、選択された複合 RTC のポート公開情報が表示され、ポートの公開/非公開を設定することができます。
複合コンポーネントビュー

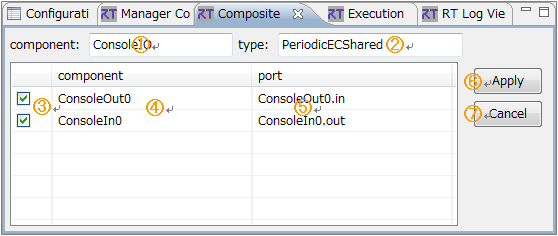

複合コンポーネントビューの画面構成
| No. | 説明 |
|---|---|
| ① | 複合 RTC のインスタンス名。 |
| ② | 複合 RTC のタイプ名。 |
| ③ | ポートの公開/非公開の状態。 |
| ④ | 複合 RTC に含まれる子 RTC のインスタンス名。 |
| ⑤ | 複合 RTC に含まれる子 RTC のポート名。 |
| ⑥ | ポートの公開/非公開の変更を反映させます。 |
| ⑦ | ポートの公開/非公開の変更をキャンセルします。 |
複合コンポーネントビューで編集中の情報は、⑥の [Apply] ボタンがクリックされるまで適用されません。また、修正中(未適用)の情報は薄い赤色で表示されます。また、システムエディタ上で選択したポートは薄い黄色で表示されます。

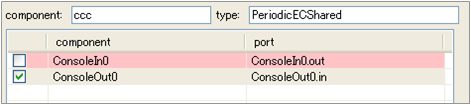

ポート公開/非公開の編集中

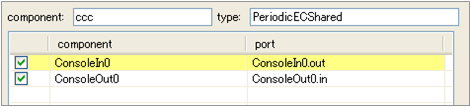

システムエディタ上で選択中のポート
複合コンポーネントのポートが、別のコンポーネントのポートと接続されている場合は、複合コンポーネントビューで該当のポートがグレイで表示され、編集不可となります。

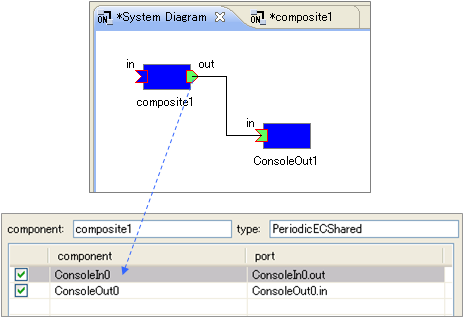

他のポートと接続中の場合
