ここではプロパティビューについて説明します。

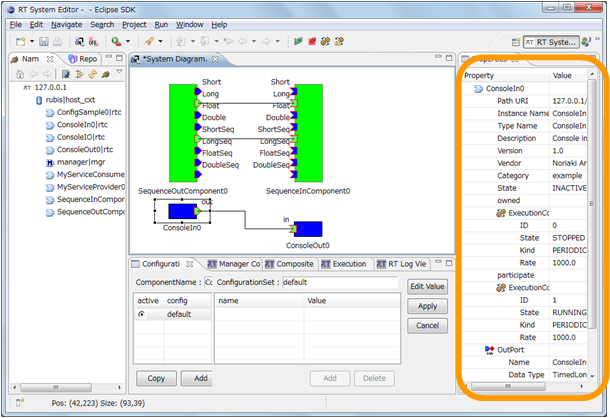

プロパティビューの位置


プロパティビューでは、 System Dialog で選択された RTC やコネクタのプロファイル情報をリアルタイムに表示します。（ RTC の選択中であっても変更が検出されれば即座に反映されます）

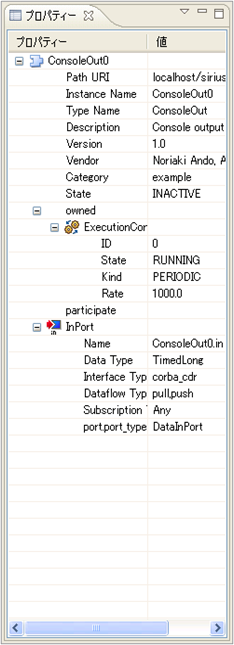

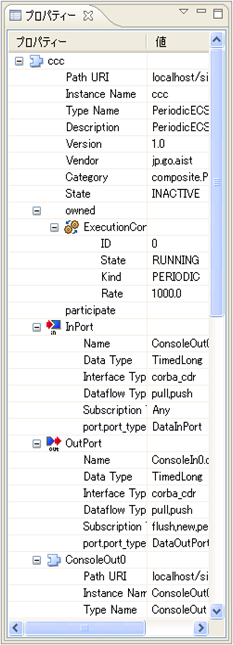

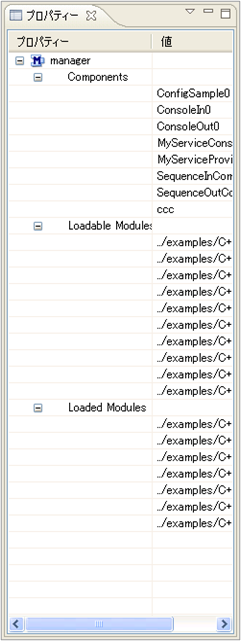

RTCの場合 複合RTCの場合 マネージャの場合
プロパティビュー


表示されるアイコンの意味は以下のとおりです。

プロパティアイコンの一覧
</tr> </table> なお、RTC の仕様では、RTC のLifeCycleState は ExecutionContext ごとに存在します。したがって、状態は複数存在しますが、RT System Editorでは1番目の ExecutionContext のみを使用して STATE を 表示します。
ここではプロパティビューについて説明します。
プロパティビューの位置

プロパティビューでは、 System Dialog で選択された RTC やコネクタのプロファイル情報をリアルタイムに表示します。（ RTC の選択中であっても変更が検出されれば即座に反映されます）
No. アイコン 名前 表示内容
1 RTC InstanceName、TypeName、Description、Vender、Category、State(※1番目の ExecutionContext の LifeCycleState を基にして表示される)
2 ExecutionContext State、Kind、Rate
3 ServicePort Name、プロパティ情報のリスト
4 Outport Name、プロパティ情報のリスト
5 Inport Name、プロパティ情報のリスト
6 PortInterfaceProfile InterfaceName、TypeName、PortInterfacePolarity
7 マネージャー Components (生成したコンポーネント名のリスト)
Loadable Modules (ロード可能なモジュール名のリスト)
Loaded Modules (ロード済みのモジュール名のリスト)
RTCの場合 複合RTCの場合 マネージャの場合
プロパティビュー

表示されるアイコンの意味は以下のとおりです。
プロパティアイコンの一覧
なお、RTC の仕様では、RTC のLifeCycleState は ExecutionContext ごとに存在します。したがって、状態は複数存在しますが、RT System Editorでは1番目の ExecutionContext のみを使用して STATE を 表示します。
-------jp page!!-------
No. アイコン 名前 表示内容
1 RTC InstanceName、TypeName、Description、Vender、Category、State(※1番目の ExecutionContext の LifeCycleState を基にして表示される)
2 ExecutionContext State、Kind、Rate
3 ServicePort Name、プロパティ情報のリスト
4 Outport Name、プロパティ情報のリスト
5 Inport Name、プロパティ情報のリスト
6 PortInterfaceProfile InterfaceName、TypeName、PortInterfacePolarity
7 マネージャー Components (生成したコンポーネント名のリスト)
Loadable Modules (ロード可能なモジュール名のリスト)
Loaded Modules (ロード済みのモジュール名のリスト)
