leapmotion で choreonoid の制御
✏️ Edit this page on GitHub#contents
このケーススタディでは、LeapMotion センサーを利用して Choreonoid シミュレーターで機動中の GRobo を制御します。まずは準備されたコンポーネント（デモシステム及びサンプルコンポーネント）で動作確認をします。それから、自作コンポーネントでシミュレーター上のロボットを制御します。
リソースと事前準備
以下のアーカイブをダウンロードし解凍してください。
robomec2015_openrtm_tutorial_part3.zip（リンク切れです） 2015/05/20更新;
アーカイブの内容にある主なるファイルは以下のとおりです。
- Demo/: デモシステムのコンポーネント及び Choreonoid
- rtc_handle.bat: デモシステムを機動するためのバッチファイル
- src/: 準備されたコンポーネントのソース
- LeapMotion_RobotControl_Sample: サンプルコンポーネントのソース
- LeapMotionGRoboControlSampleComp.exe: サンプルコンポーネントのバイナリー（x64、Visual Studio 2013用）
- online_tutorial/：この Webページ
【必須】;以下のページから「Windows Download」をクリックして、LeapMotion のドライバーをダウンロードしてインストールしてください。
https://www.leapmotion.com/setup/windows
デモシステム動作確認
ここでは、デモシステムを機動し動作を確認します。以下の手順にしたがってデモシステムを起動させてください。
- スタートメニューの「Start Naming Service」でネームサーバーを機動する（OpenRTMのドキュメント（リンク切れです）に参照してください）
- スタートメニューから「RTSystemEditorRCP」または「OpenRTP 1.1.1」を起動する

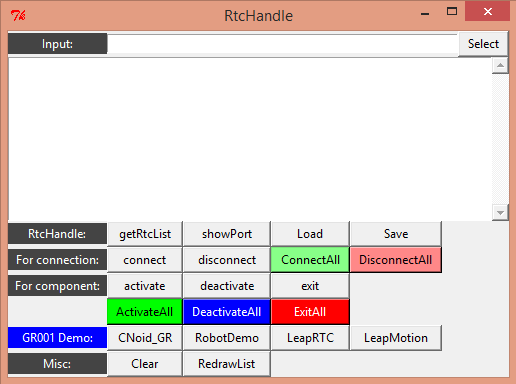

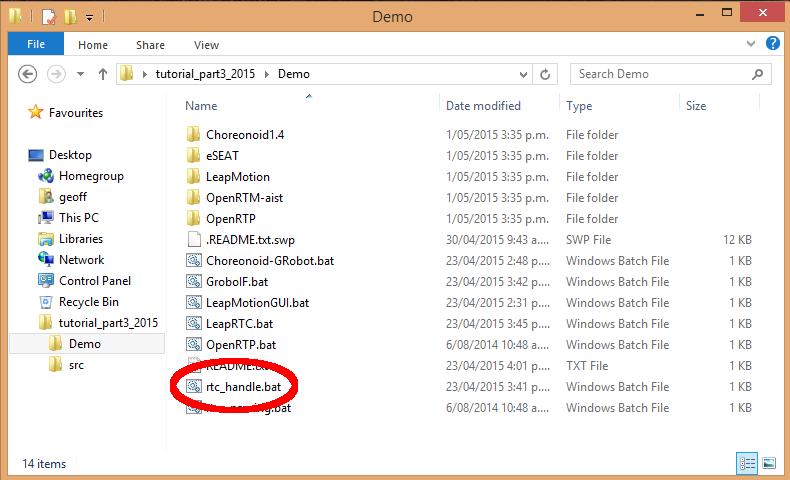

- Demo/rtc_handle.batを実行してデモシステムのランチャーを起動する

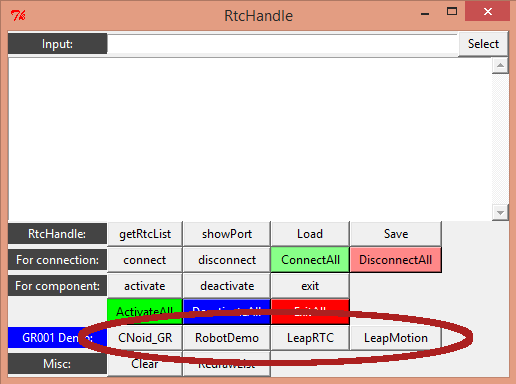

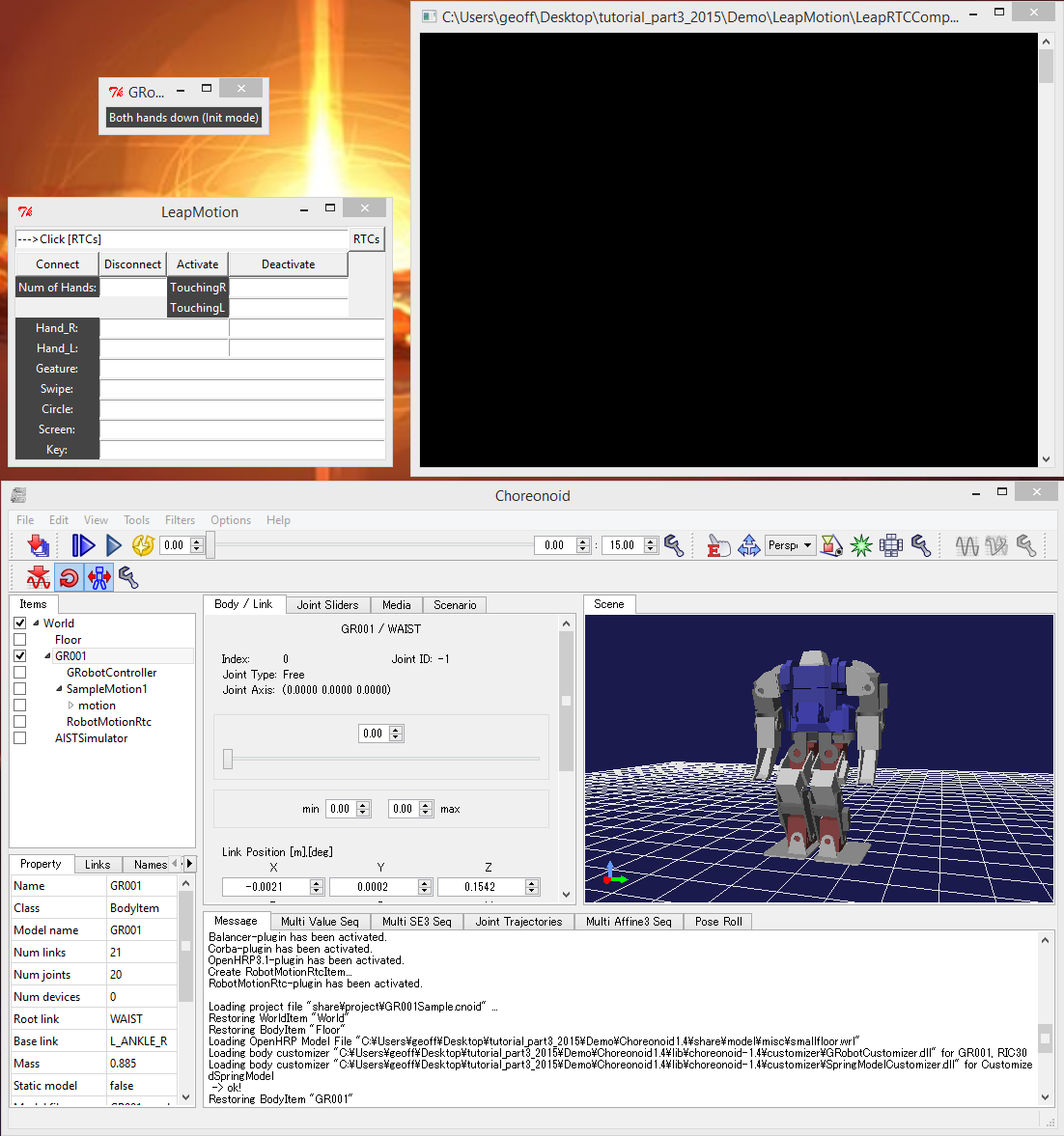

- RtcHandle で以下のボタンをクリックしてコンポーネントを起動する
- CNoid_G
- RobotDemo
- LeapRTC
- LeapMotion

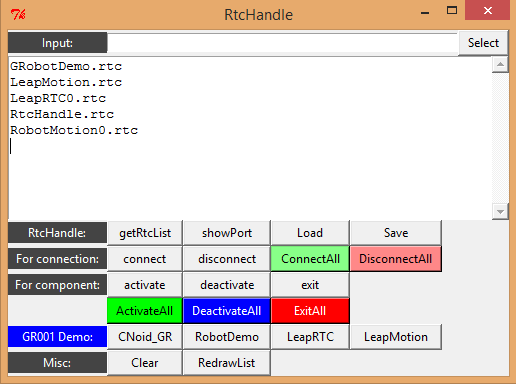

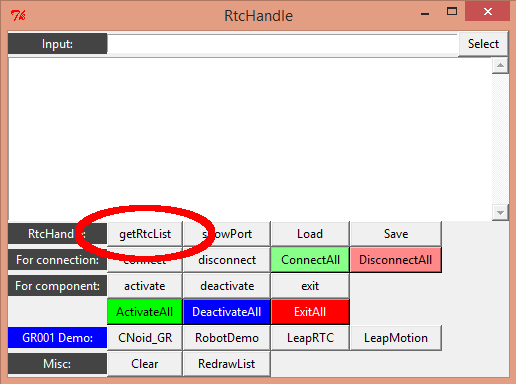

- 「getRtcList」をクリックする

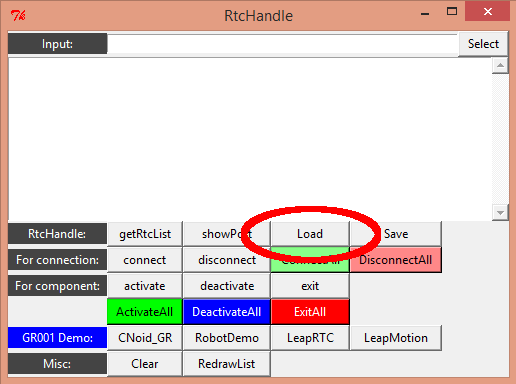

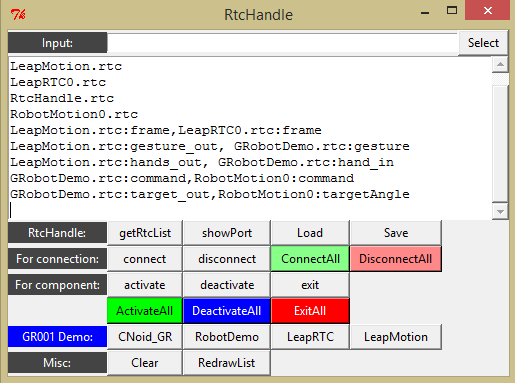

- 「Load」をクリックして「LeapDemo.data」を選択する

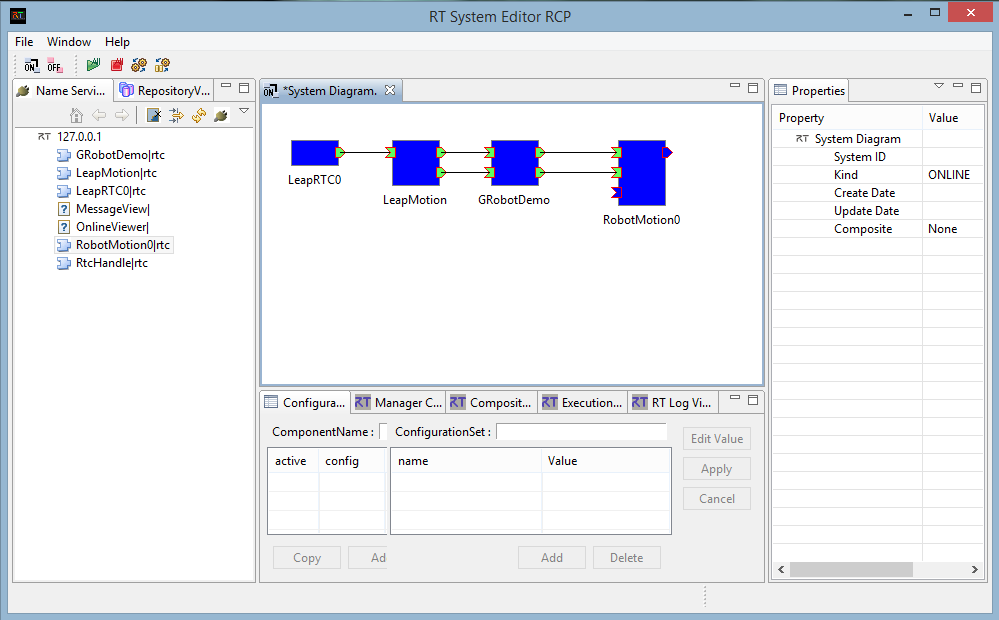

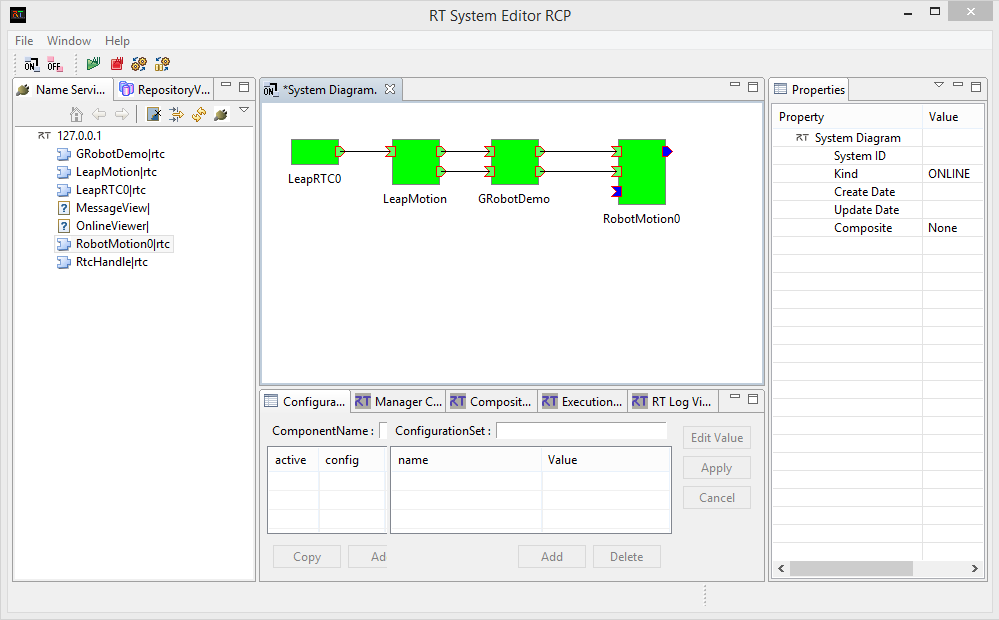

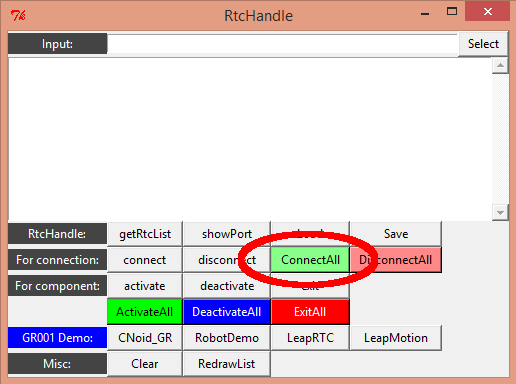

- 「ConnectAll」ボタンをクリックしてコンポーネントを接続するとコンポーネントは自動的に以下のように接続される。

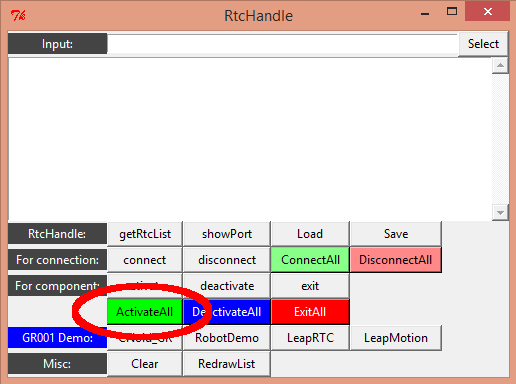

- 「ActivateAll」をクリックしてデモを起動してシステムを起動する

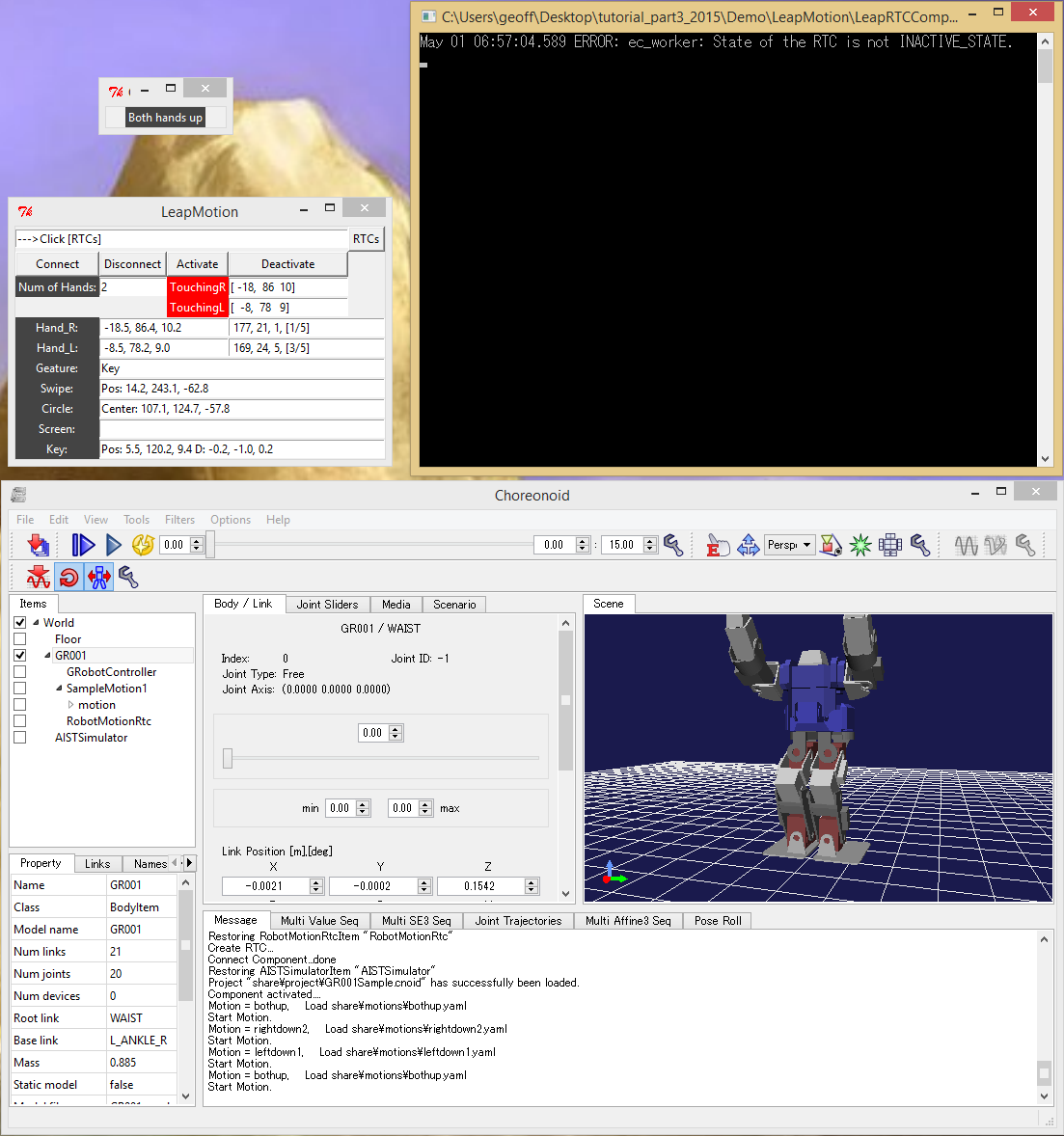

- LeapRTCCompのウィンドーが選択された状態で LeapMotionの上で手を動かすと、「LeapMotion」ウィンドーでデータが現れ、コマンドによってシミュレーター上のロボットが動く
サンプルコンポーネントの動作確認
ここでは、デモシステムの中でロボットを制御するコンポーネント「GRobotDemo」の代わりにサンプルコンポーネントを使って、シミュレーター上のロボットを制御します。
以下の手順を始める前に、まずはデモシステムを上述の手順で起動してください。
- 「LeapMotionGRoboControlSampleComp」をコンパイルする
- CMakeを起動する

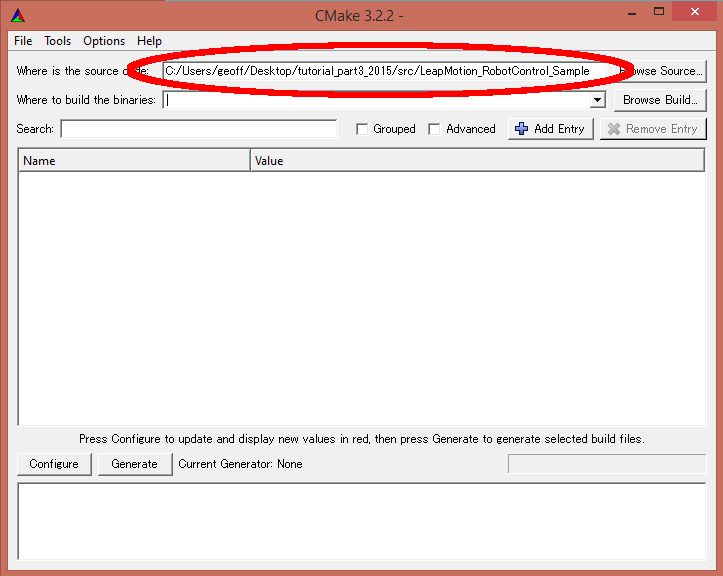

- CMake上で、サンプルコンポーネントのソースダイレクトリー（解凍された場所のsrc/LeapMotion_RobotControl_Sample）をソースコードとして指定する

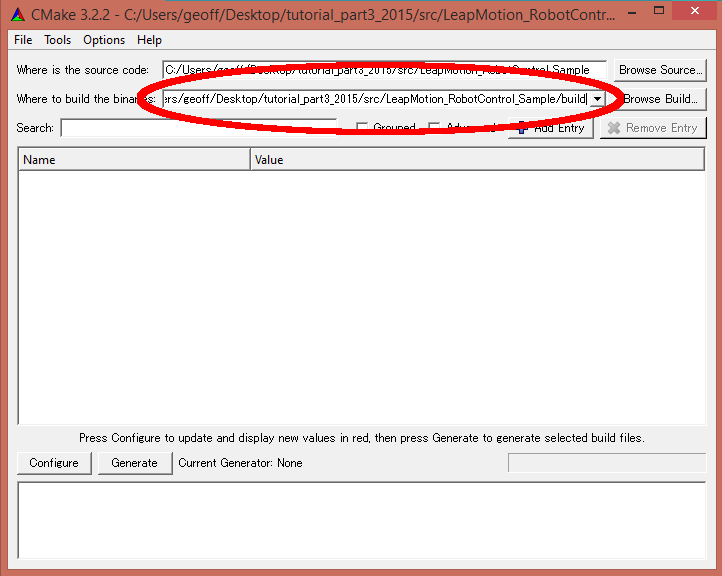

- CMake上で、buildディレクトリーを、ソースディレクトリーの中の「build」ディレクトリーに指定する

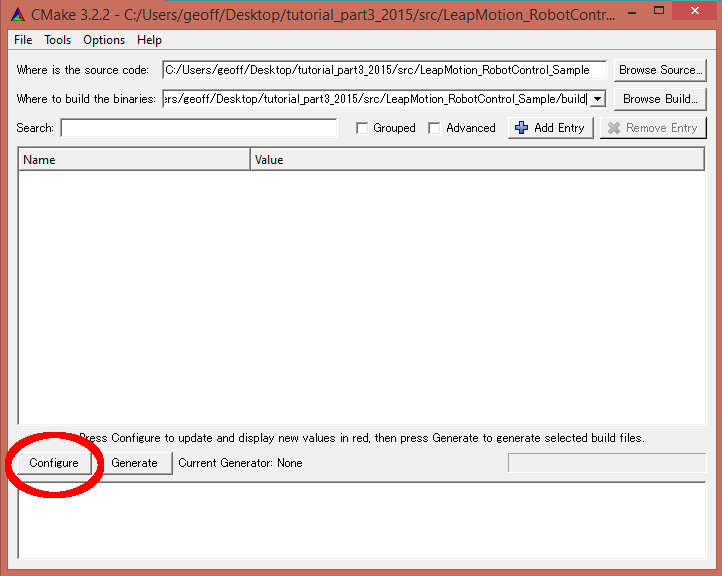

- 「Configure」ボタンをクリックする

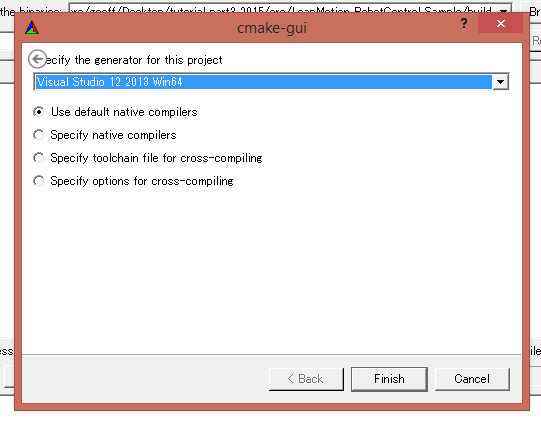

- Generatorを選択する。以下のは、Visual Studio 2013でx64用のバイナリーの場合である。自分がインストールした OpenRTM バージョンに合わせた Generator を選択する。

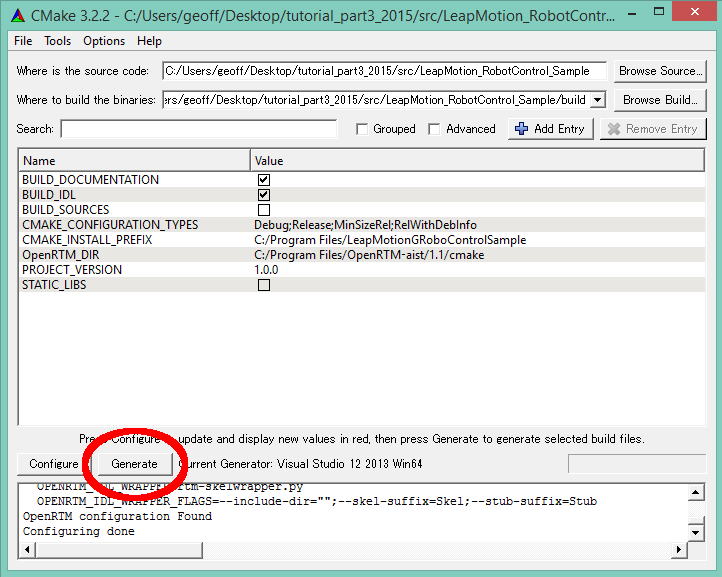

- 「Generate」ボタンをクリックしてプロジェクトを生成する

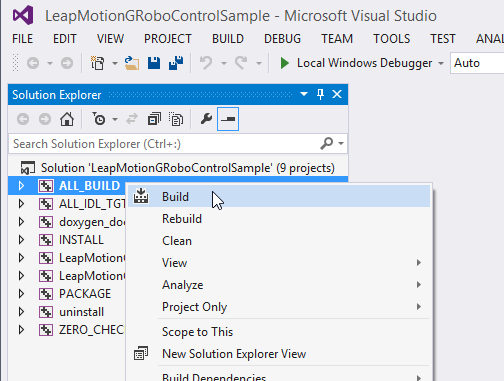

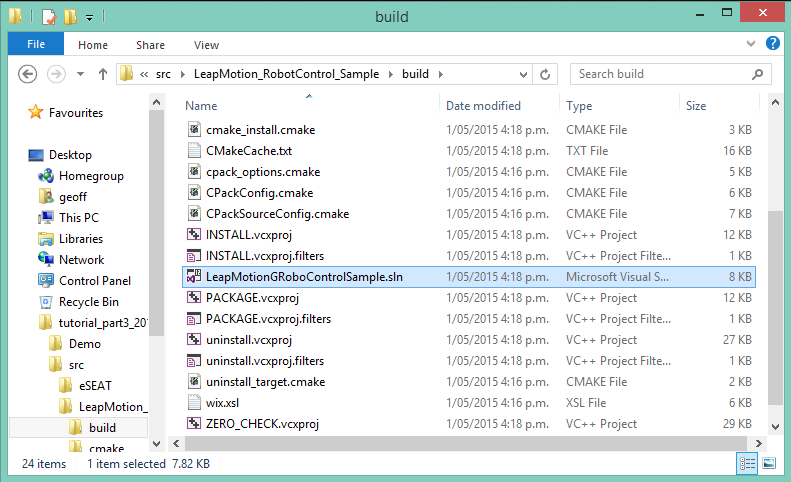

- 「src/LeapMotion_RobotControl_Sample/build」にある「LeapMotionGRoboControlSample.sln」をVisual Studioで開いて、「ALL_BUILD」を右クリックメニューし、コンパイルする

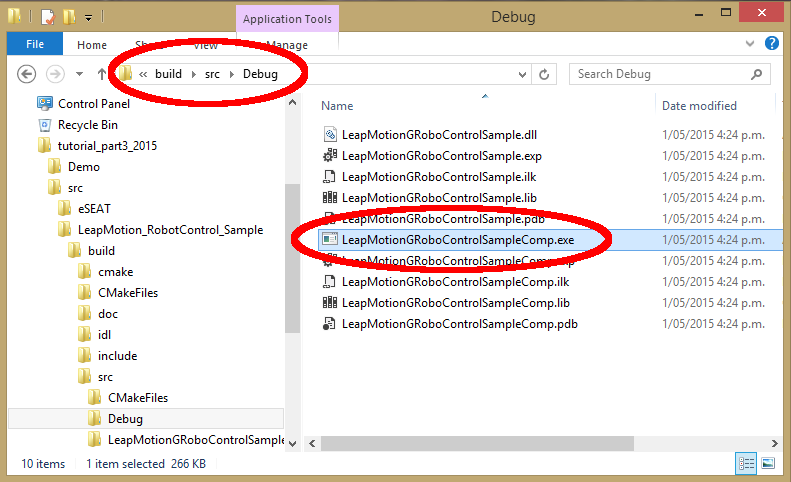

- 以下の用にコンポーネントのバイナリーができた
- 「LeapMotionGRoboControlSampleComp」を起動してロボットを制御する
- LeapMotionGRoboControlSampleComp.exeを実行する

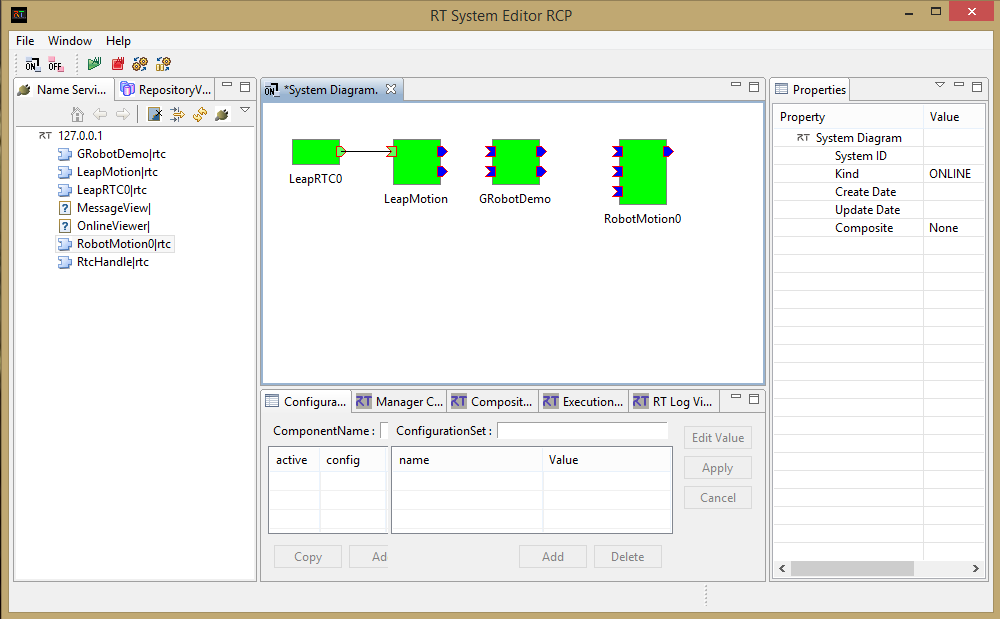

- RTSystemEditorでGRobotDemoコンポーネントのコネクションを削除する

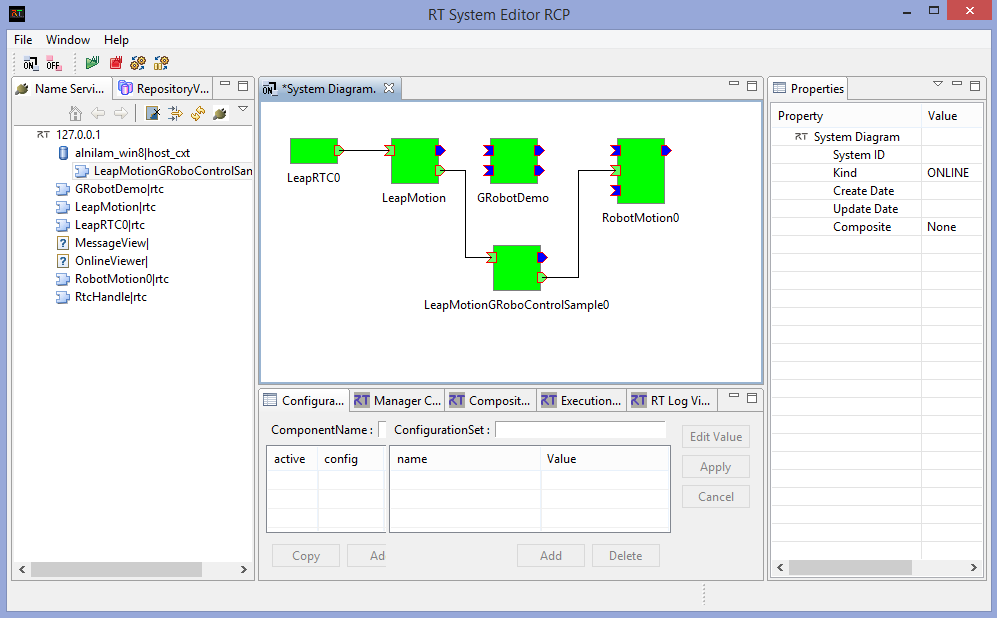

- RTSystemEditorでLeapMotionGRoboControlSampleCompを以下の用につなげて、コンポーネントを activate する - LeapMotionのeSEAT0.hands_outポートからLeapMotionGRoboControlSample0の.hand_positionsへ - LeapMotionGRoboControlSample0.hand_positionsからRobotMotion0の.targetAngleへ

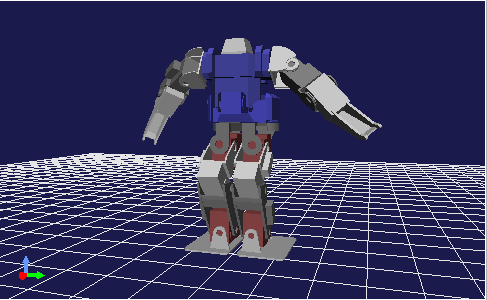

- LeapRTCCompのウィンドーが選択された状態でLeapMotionの上で手を動かすとシミュレーター上のロボットの手が自分の手に合って動く
自作コンポーネントを作る
ここでは、ロボット制御コンポーネントを作成する手順を説明します。まずは RTCBuilder を利用してソースのスタブを生成します。それから自由にソースを編集してLeapMotionからのデータに対してシミュレータ上のロボットを制御するアルゴリズムを実装します。
- RTCBuilderを起動する

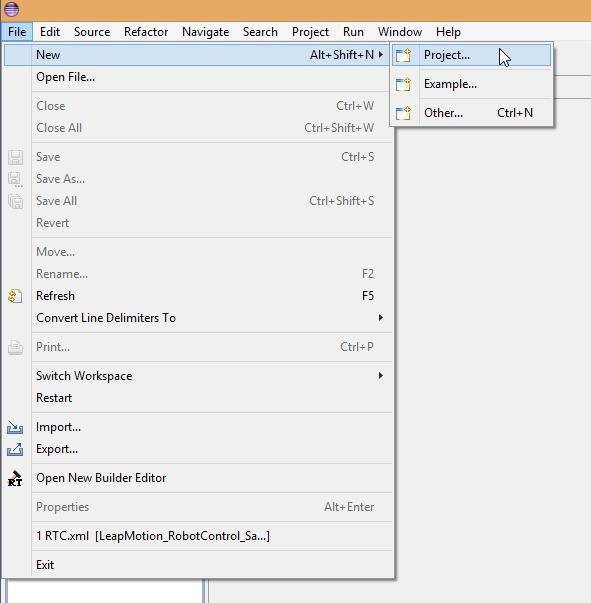

- 新しい RTCBuilder プロジェクトを作る（プロジェクト名、コンポーネント名などを自由に選択してください）
- アクティビティでonActivated、onDeactivated及びonExecuteを選択する

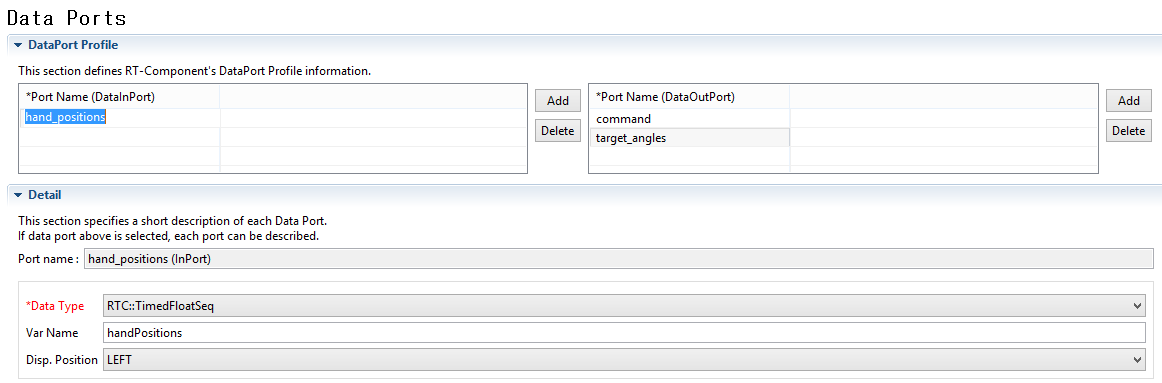

- 以下のデータポートを作成する
| 種類 | ポート名 | データ型 |
|---|---|---|
| 入力ポート | hand_positions | RTC::TimedFloatSeq |
| 出力ポート | command | RTC::TimedString |
| 出力ポート | target_angles | RTC::TimedShortSeq |
- サービスポートはないのでタブをスキップする
- コンフィグレーションはないのでタブをスキップする

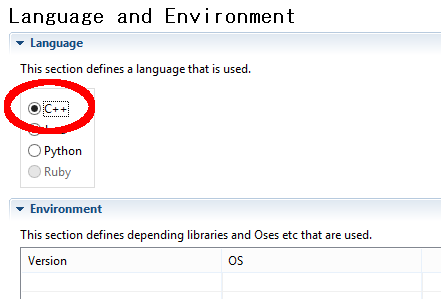

- ソースコードの言語をC++に設定する

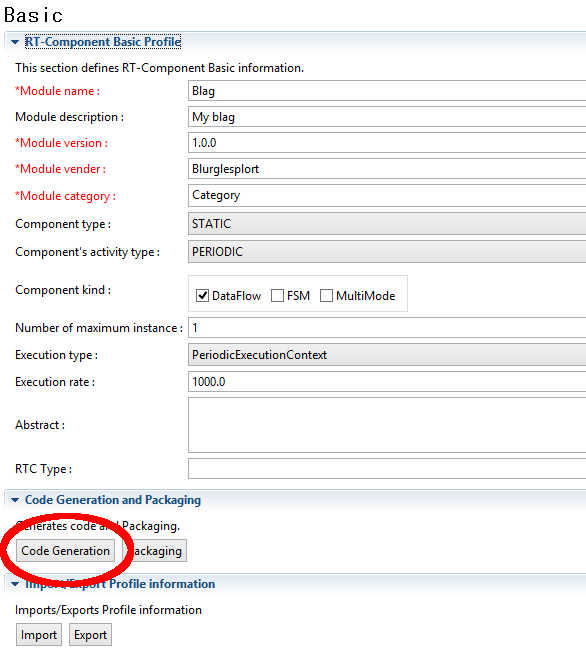

- コンポーネントソースのスタブを生成する
以上の準備ができたら、CMake と Visual Studio を利用してコンポーネントのソースを編集してコンパイルします。生成されたソースの中に「include/<コンポーネント名>/<コンポーネントト名>.h」「src/<コンポーネント名>.cpp」を開いて、以下の編集を行ってください。
ヘッダーファイルのクラス定義で以下のプライベート変数を追加してください。
bool m_rightUp;
bool m_leftUp;
.cppファイルで、12行目で以下の関数を追加してください。
double minmax(double a, double max, double min)
{
if (a > max)
{
return max;
}
else if (min > a)
{
return min;
}
return a;
}
.cppファイルで、コンストラクタで以下の行を追加してください。
m_rightUp = false;
m_leftUp = false;
.cppファイルで、onExecute メソッドで以下のソースをペストしてください。
if (m_hand_positionsIn.isNew())
{
m_hand_positionsIn.read();
// Hand position data is received as an array of floats:
// [right_hand_x, right_hand_y, right_hand_z, left_hand_x, left_hand_y, left_hand_z]
// Where the x axis runs left to right across the LeapMotion sensor, the y axis is
// verticle, and the z axis is front to back across the LeapMotion sensor.
// So if you move your hand up and down above the sensor, the y axis will change.
// If you move your hand towards the screen, the z axis will change.
if (m_hand_positions.data.length() == 6)
{
// Calculate a command based on the hand positions
// Right hand
if (m_hand_positions.data[1] > 15 && !m_rightUp)
{
// Raise the hand
if (m_leftUp)
{
m_command.data = CORBA::string_dup("rightup2");
}
else
{
m_command.data = CORBA::string_dup("rightup1");
}
m_rightUp = true;
std::cout << "Right hand up\n";
// Write the output port
m_commandOut.write();
}
else if (m_hand_positions.data[1] < -15 && m_rightUp)
{
// Lower the hand
if (m_leftUp)
{
m_command.data = CORBA::string_dup("rightdown2");
}
else
{
m_command.data = CORBA::string_dup("rightdown1");
}
m_rightUp = false;
std::cout << "Right hand down\n";
// Write the output port
m_commandOut.write();
}
// Left hand
if (m_hand_positions.data[4] > 15 && !m_leftUp)
{
// Raise the hand
if (m_rightUp)
{
m_command.data = CORBA::string_dup("leftup2");
}
else
{
m_command.data = CORBA::string_dup("leftup1");
}
m_leftUp = true;
std::cout << "Left hand up\n";
// Write the output port
m_commandOut.write();
}
else if (m_hand_positions.data[4] < -15 && m_leftUp)
{
// Lower the hand
if (m_rightUp)
{
m_command.data = CORBA::string_dup("leftdown2");
}
else
{
m_command.data = CORBA::string_dup("leftdown1");
}
m_leftUp = false;
std::cout << "Left hand down\n";
// Write the output port
m_commandOut.write();
}
// Calculate joint angles for direct control based on the hand positions
// Output target positions are published as an array of 6 pairs of short integers. Each pair is [joint index, angle]:
// [14, <joint 14 angle>, 15, <joint 15 angle>, ...]
m_target_angles.data.length(12);
// Set joint numbers to be manipulated
m_target_angles.data[0] = 14;
m_target_angles.data[2] = 15;
m_target_angles.data[4] = 16;
m_target_angles.data[6] = 17;
m_target_angles.data[8] = 18;
m_target_angles.data[10] = 19;
// Right hand position
m_target_angles.data[1] = minmax(m_hand_positions.data[1] * -10, 1500, -1500);
m_target_angles.data[3] = minmax(m_hand_positions.data[0] * -10, 200, -1500);
m_target_angles.data[5] = minmax((m_hand_positions.data[2] - 50) * 10, 200, -1300);
// Left hand position
m_target_angles.data[7] = minmax(m_hand_positions.data[4] * 10, 1500, -1500);
m_target_angles.data[9] = minmax(m_hand_positions.data[3] * -10, 1500, -200);
m_target_angles.data[11] = minmax((m_hand_positions.data[5] - 50) * -10, 1300, -200);
// Write the output port
m_target_anglesOut.write();
//std::cout << "From hand positions:\nRight: (" << m_hand_positions.data[0] << ", " << m_hand_positions.data[1] <<
// ", " << m_hand_positions.data[2] << ")\t Left: (" << m_hand_positions.data[3] << ", " << m_hand_positions.data[4] <<
// ", " << m_hand_positions.data[5] << ")\nSetting joint positions:\n14: " << m_target_angles.data[1] <<
// ", 15: " << m_target_angles.data[3] << ", 16: " << m_target_angles.data[5] << ", 17: " << m_target_angles.data[7] <<
// ", 18: " << m_target_angles.data[9] << ", 19: " << m_target_angles.data[11] << "\n\n";
}
}
return RTC::RTC_OK;
サンプルコンポーネントと同じ手順でコンパイルしてください。
コンパイルされたコンポーネントを LeapMotionGRoboControlSample0 と同じように利用できます。
サンプルコンポーネントと同じ振る舞いができたら、以下の入出力データフォーマットを参照しながら、自作コンポーネントのソースを編集して振る舞いを変更してください。
LeapMotionのeSEAT0.hands_out 出力ポート（自作コンポーネントのhand_positions入力ポートにくるデータ）のフォーマットは以下のようです。
[右手ｘ,右手y, 右手z, 左手x,左手y,左手z]
自作コンポーネントの command 出力ポートは以下のコマンドの一つを出力してロボットのポーズを制御します。
- b_step
- balance
- bothdown
- bothup
- bow
- bye
- f01
- f1
- f_step
- go_ahead
- go_back
- gymnastics
- init
- kick
- l1
- left_step
- leftdown1
- leftdown2
- leftup1
- leftup2
- look_left
- look_right
- motion
- muri
- r1
- rest
- right_step
- rightdown1
- rightdown2
- rightup1
- rightup2
- turn_l
- turn_r
自作コンポーネントの target_angles 出力ポートは、軸の位置を出力します。フォーマットは
[軸番号, 位置, 軸番号, 位置, ...]
です。例えば、両腕の軸の位置を設定するために以下のデータを出力します。
[14, <位置>, 15, <位置>, 16, <位置>, 17, <位置>, 18, <位置>, 19, <位置>]
別パソコンのコンポーネントを利用する場合
別のパソコンで機動中のコンポーネントを利用することはあります。このセクションでネットワーク越えコンポーネントの接続方法を説明します。
以下の手順を行う前に、必ず Windows Firewall を無効にしてください。;
ネームサーバー接続確認
まずは両パソコンの間でネットワークが接続されて、相手側のネームサーバーが見えるかどうかを確認します。

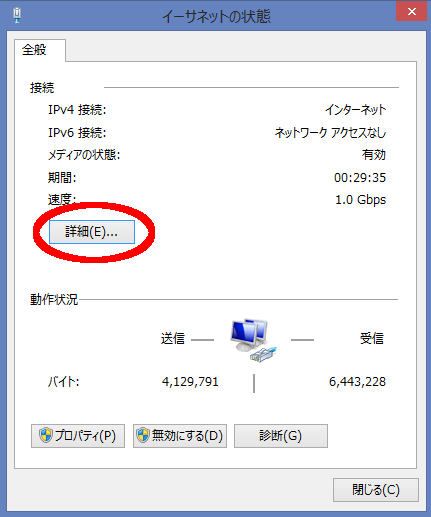

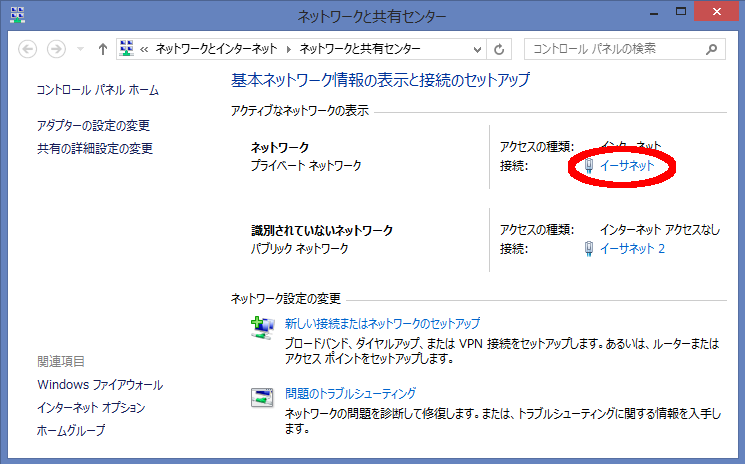

- 相手側のパソコンのIPを確認する。相手側のパソコンのコントロールパネルのネットワーク設定からコネクション情報を開く（以下はWindows 8の場合）

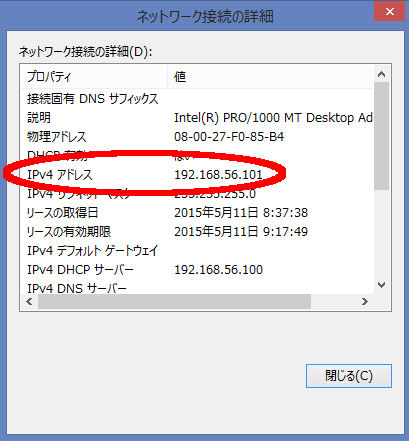

- 詳細バトンでIPアドレス情報を表示する

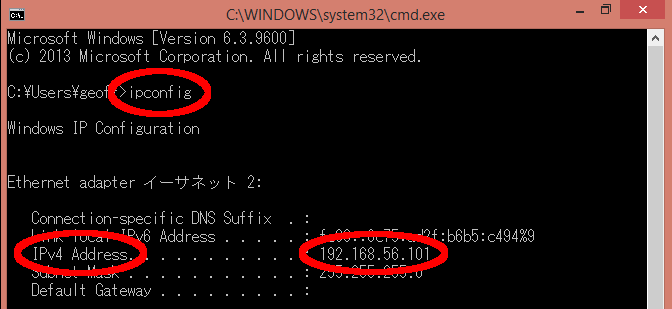

- コマンドプロンプトからも確認できる（相手側のパソコンに実行する）

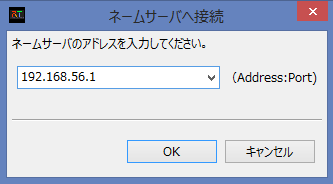

- RTSystemEditorで相手側のネームサーバーに接続する。「ネームサーバを追加」バトンをクリックし、相手側のIPアドレスを入力する
- 成功の場合、以下の用にネームサーバリストに相手側のネームサーバーが追加される
コンポーネント接続確認
ネームサーバーが見えるようになったら、コンポーネントが通信できるかどうかを確認します。
- こちら側のパソコンで、スタートメニューから「ConsoleIn;Comp.exe」を実行する
- 相手側のパソコンで、スタートメニューから「ConsoleOut;Comp.exe」を実行する

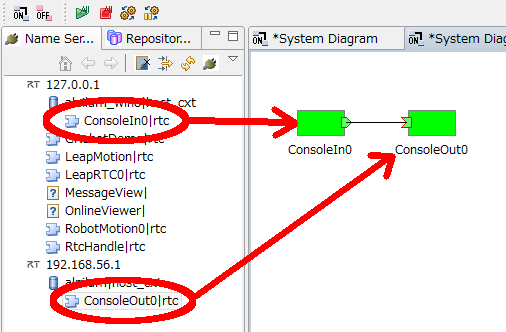

- こちら側のパソコンの RTSystemEditor で ConsoleIn0（こちら側のネームサーバーから）と ConsoleOut0（相手側のネームサーバーから）を System Diagram に置き、ポートを接続する
- 成功の場合、こちら側の ConsoleInComp.exe ウィンドウで数字を入力すると、相手側の ConsoleOutComp.exe で表示される。
相手側のコンポーネントが操作できない場合はあります。この場合は以下の手順を両パソコンに行ってください。CORBA の設定を変更します。
- 「C:/Program Files/OpenRTM-aist/1.1/examples/C++」（64 bitの場合）または 「C:/Program Files (x86)/OpenRTM-aist/1.1/examples/C++」（32 bitの場合）を Explorer で開く
- 「rtc.conf」をノートパッドで編集する
- 以下の行を追加する
corba.endpoint: <IPアドレス> - 注意：こちら側のパソコンでこちら側のIPアドレスを入力し、相手側のパソコンで相手側のIPアドレスを入力してください。;
- 全コンポーネントを再起動すると RTSystemEditor で操作できるようになる
相手側の LeapMotion コンポーネントを利用する
以上の手順にしたがって相手側のコンポーネントとの接続ができたら、同じ手順で相手側の「LeapRTC0」コンポーネントをこちら側の RTSystemEditor で利用できます。
RTSystemEditor上 で System Diagram に相手側の LeapRTC0 を置き、ポートを接続すると直接センサーをこちら側のパソコンにつながっているのと同じ様に動きます。
RTSystemEditor でコンポーネントが操作できない場合は、前セクションの手順を行ってください。しかし、rtc.conf の場所は「robomec2015_openrtm_tutorial_part3/Demo/LeapMotion」と「robomec2015_openrtm_tutorial_part3/Demo/eSEAT」です。
