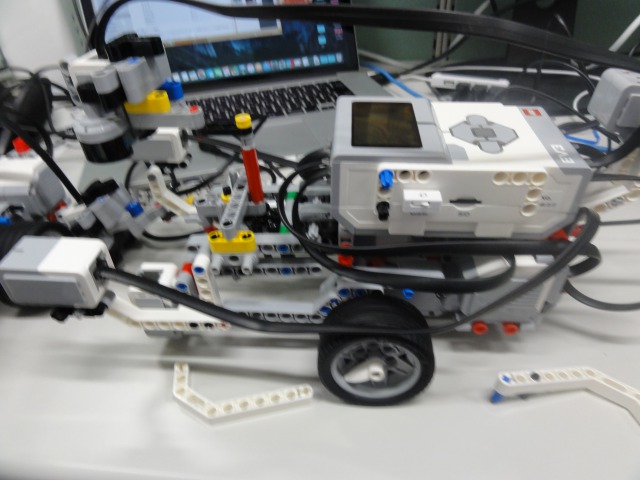

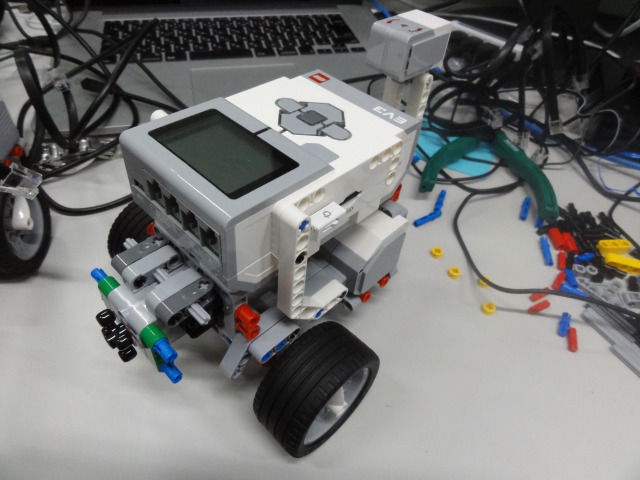

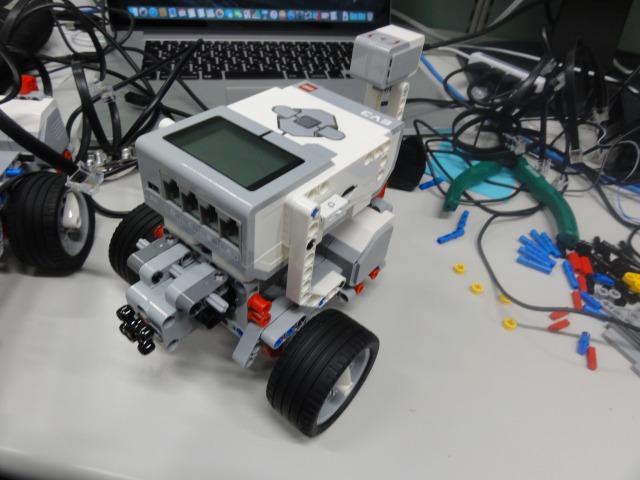

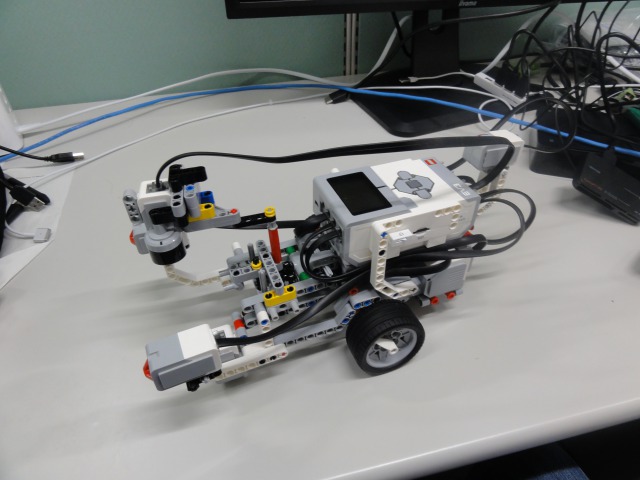

このページではレゴマインドストーム EV3 で以下の車輪移動ロボット (Educator Vehicle 改) を組み立てる手順を説明します。

Educator Vehicle との共通部分

車輪移動ロボットの組立て

まずは Educator Vehicleの説明書 の最初の車輪移動ロボットを組み立てる章の45番まで組み立ててください。 ただし8番と20番の作業は必要ないので飛ばしてください。

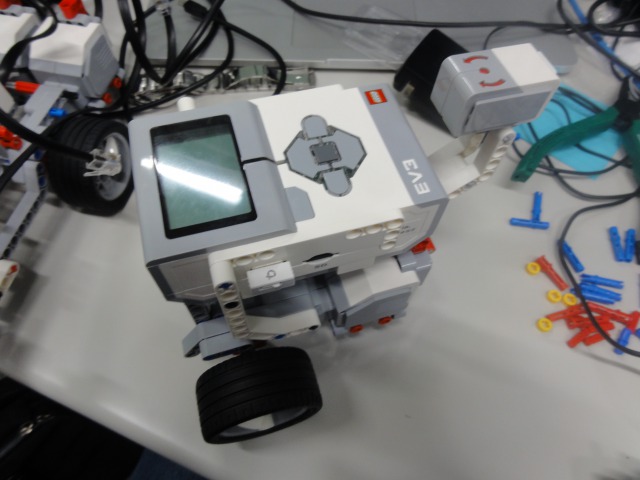

またジャイロセンサーを取り付ける章(98ページ)を参考にしてジャイロセンサーを取り付けてください。

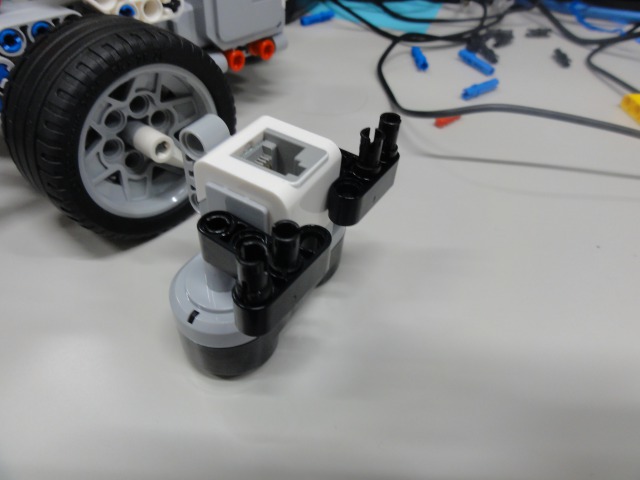

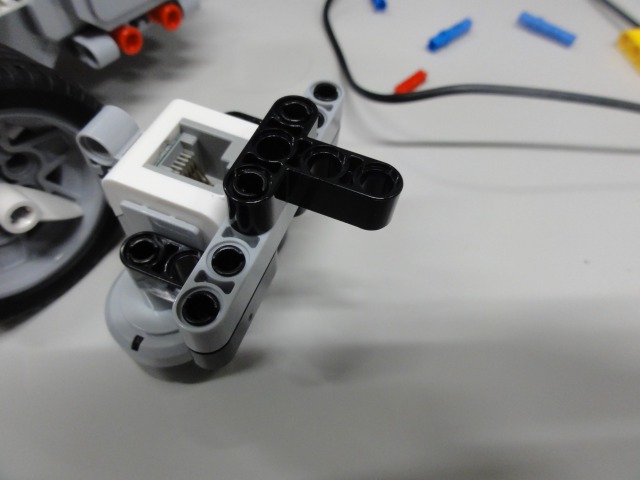

モーターMの取り付け

モーターMにパーツを取り付けます。 Educator Vehicle の説明書のモーターMを取り付ける章(78ページ)の2～5、10番作業を行ってください。

そして18番の作業を行ってモーターMを移動ロボットに取り付けてください。

タッチセンサーへのパーツ取り付け

タッチセンサーにパーツを取り付けます。 Educator Vehicle の説明書のタッチセンサーを取り付ける章(61ページ)の1～3番の作業を行ってください。

独自部分

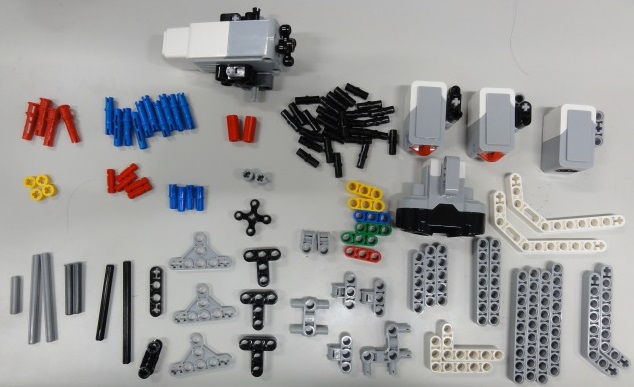

ここからの作業に必要な部品は以下の通りです。

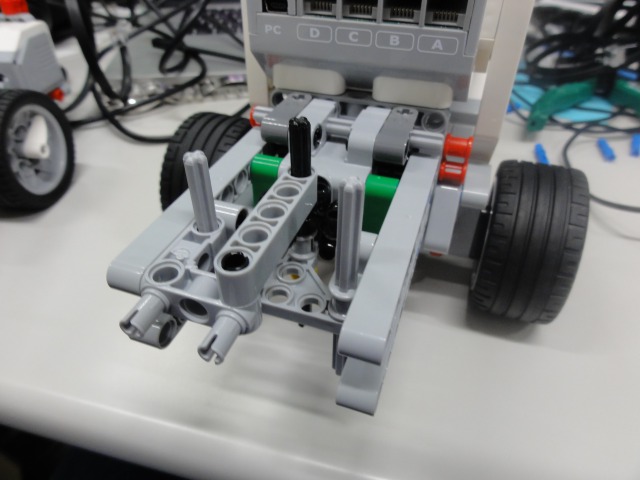

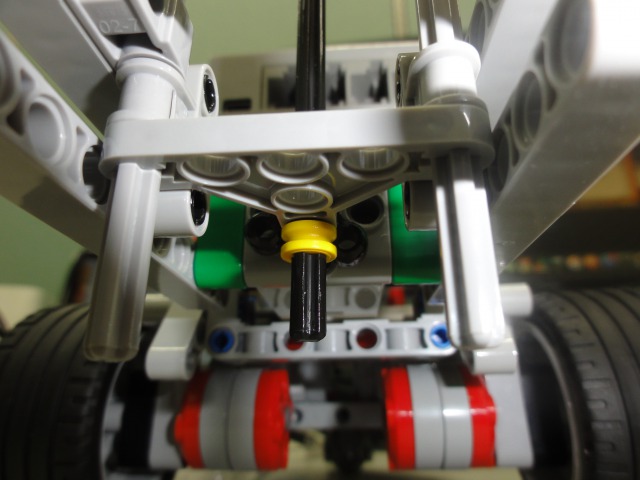

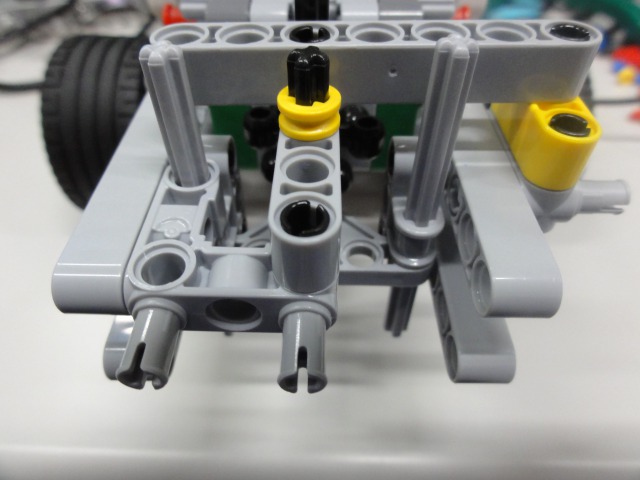

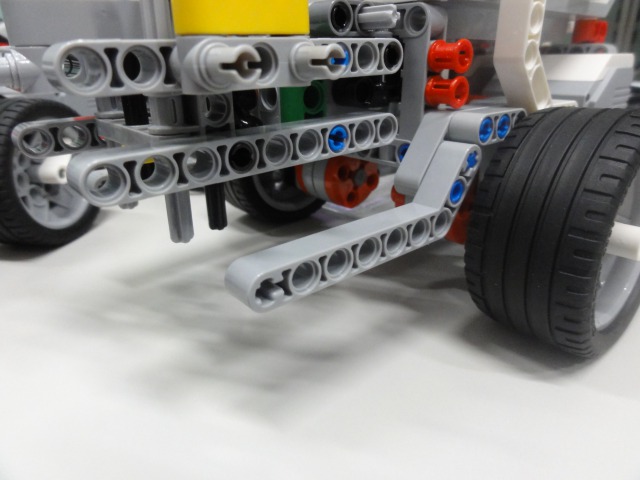

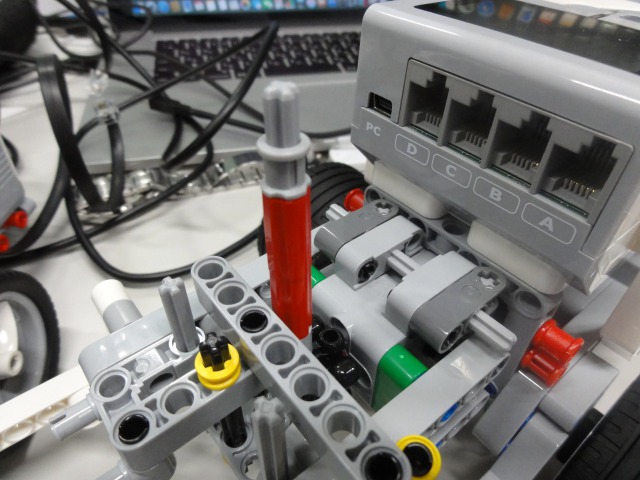

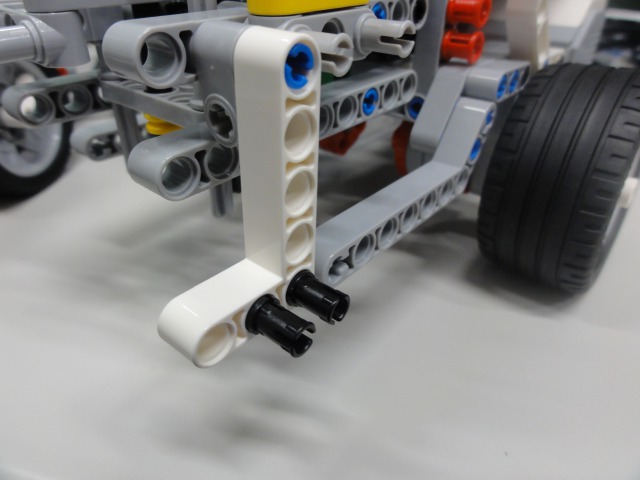

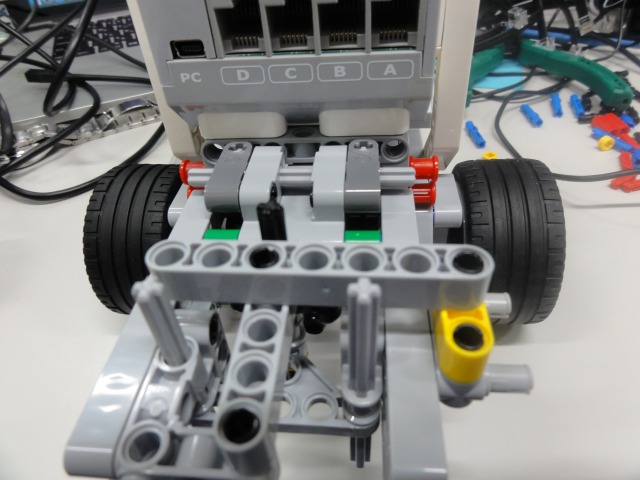

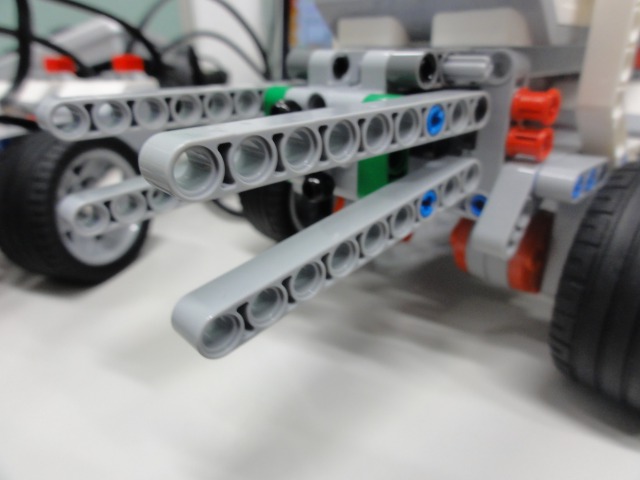

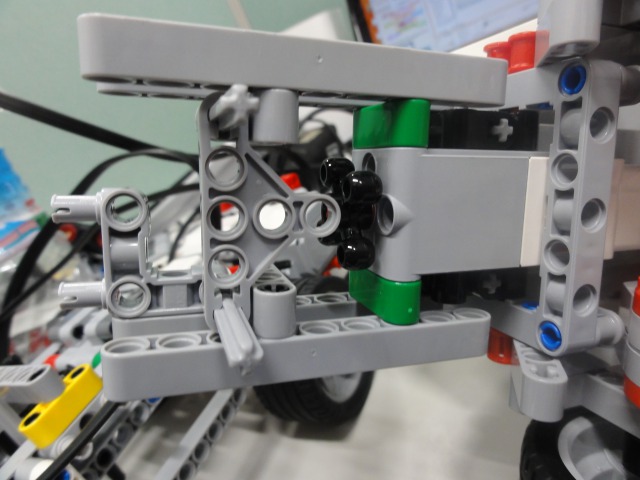

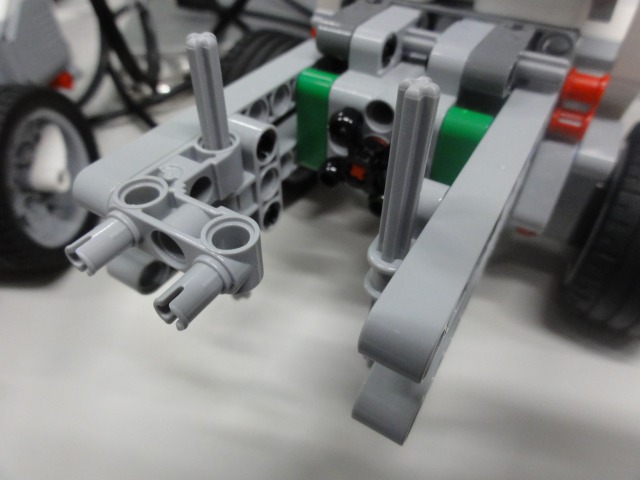

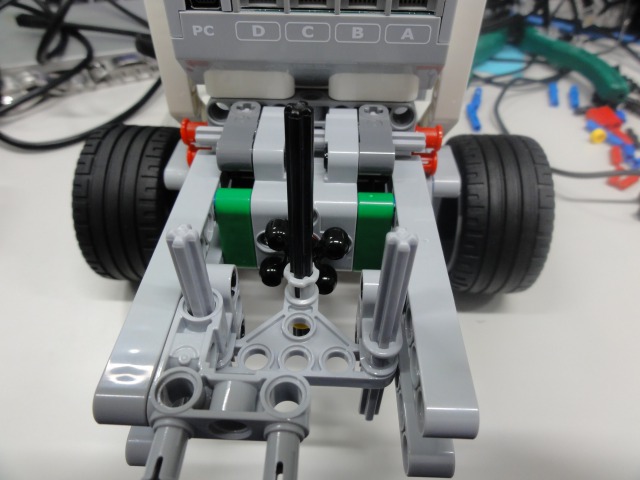

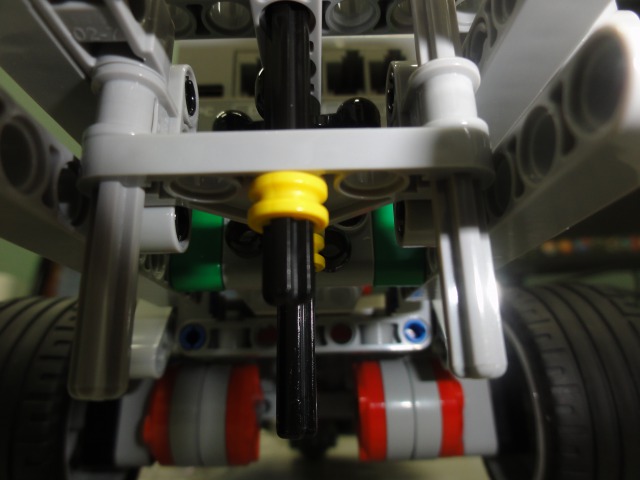

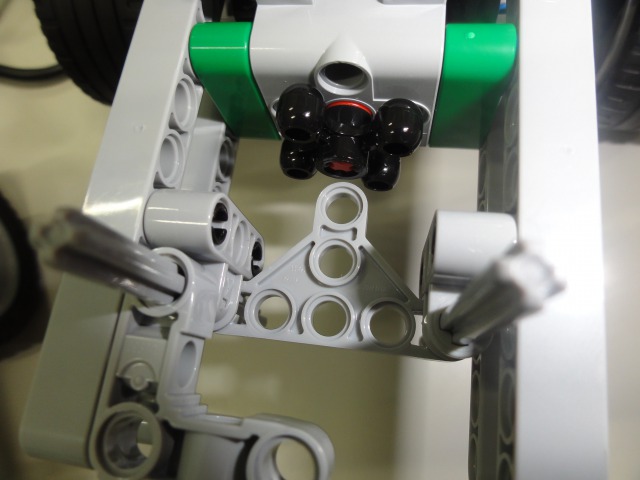

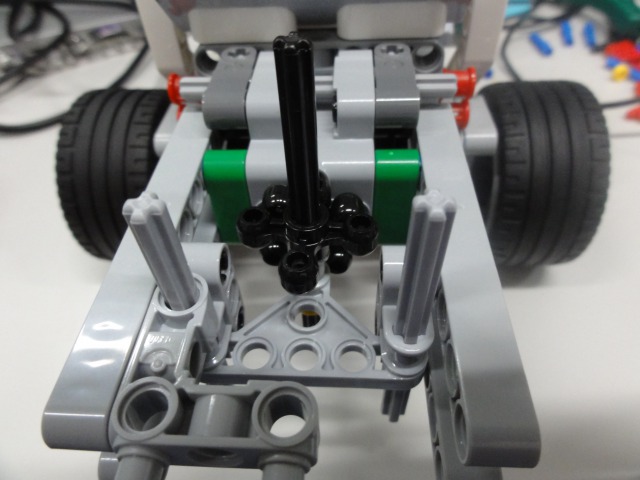

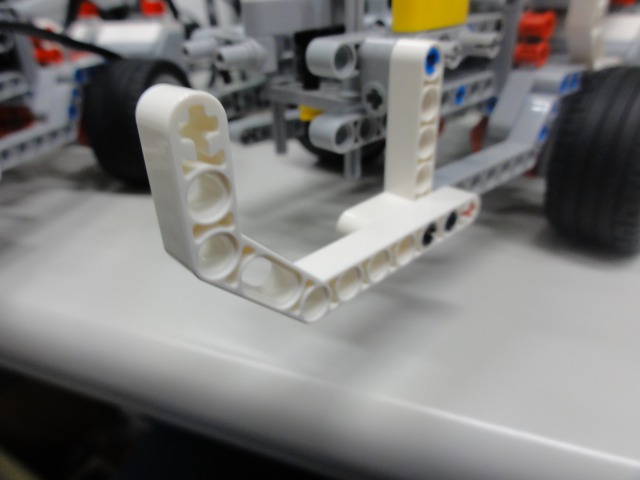

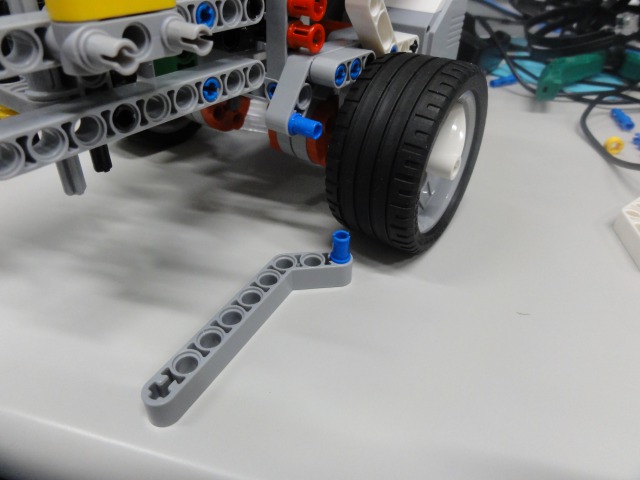

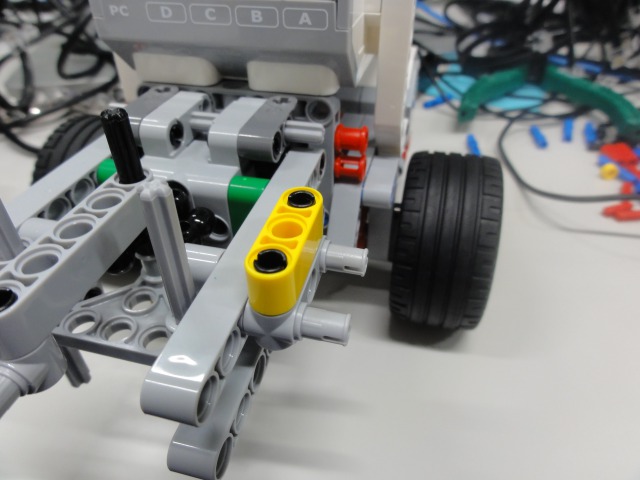

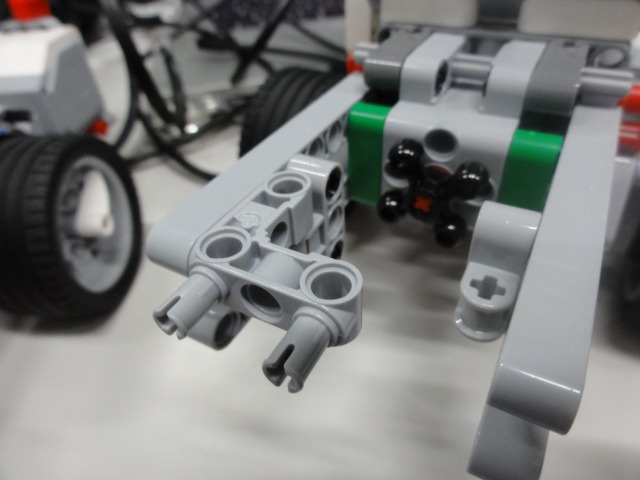

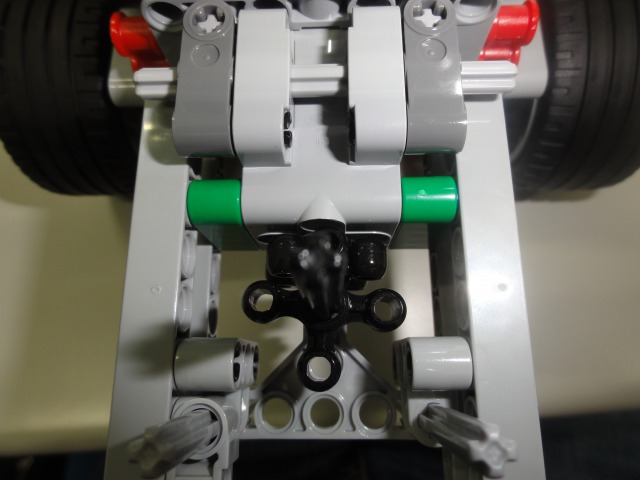

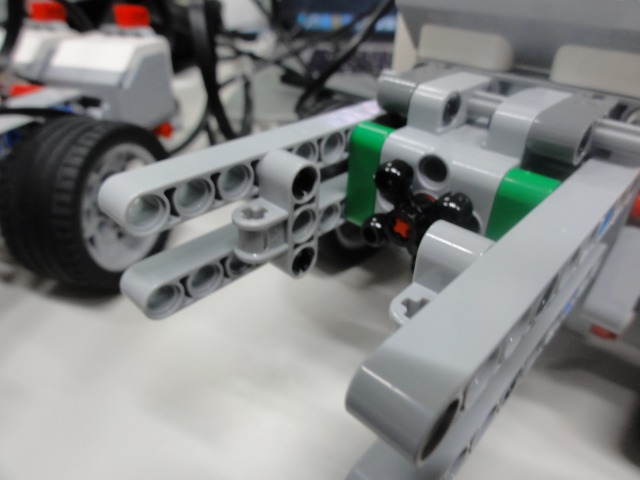

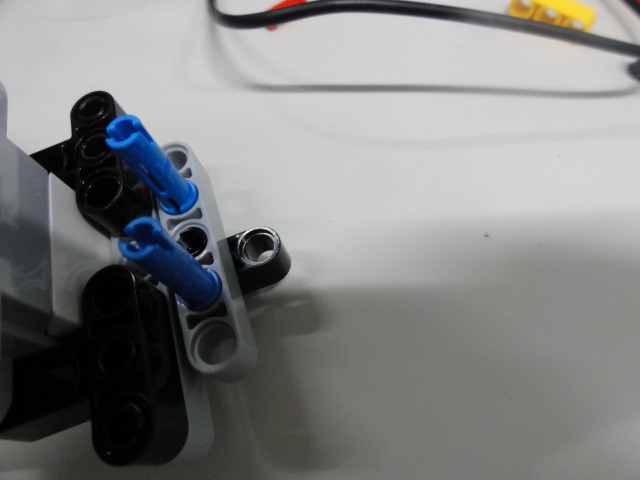

土台部分組立て

;

;

;

;

;

;

;

;

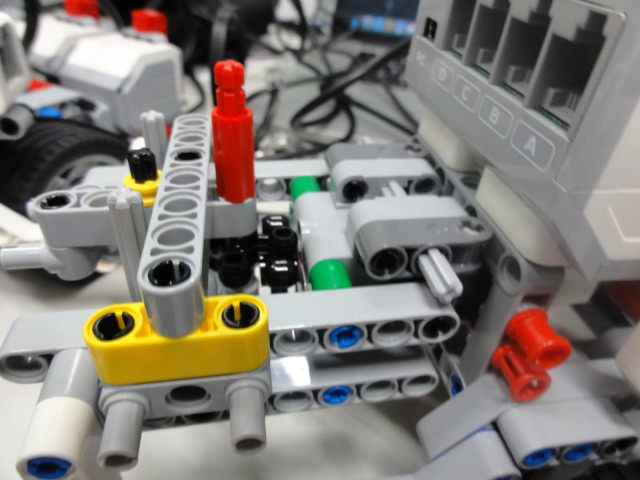

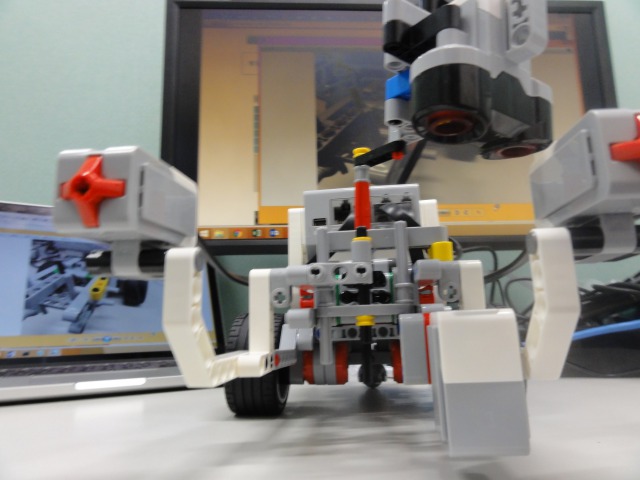

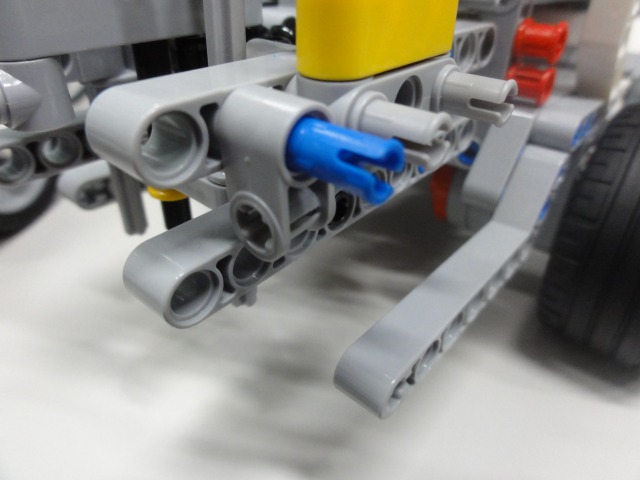

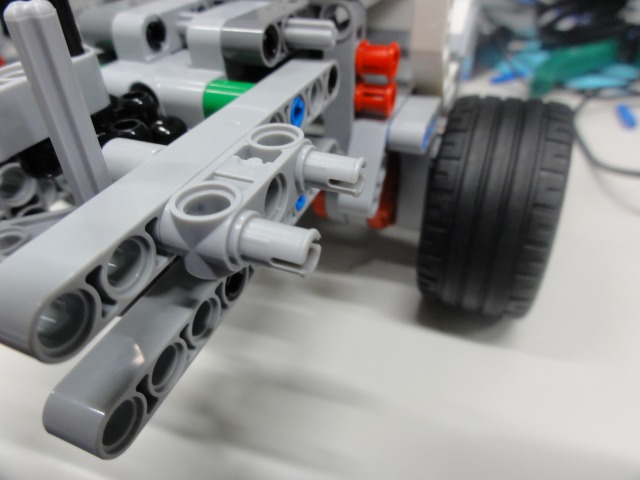

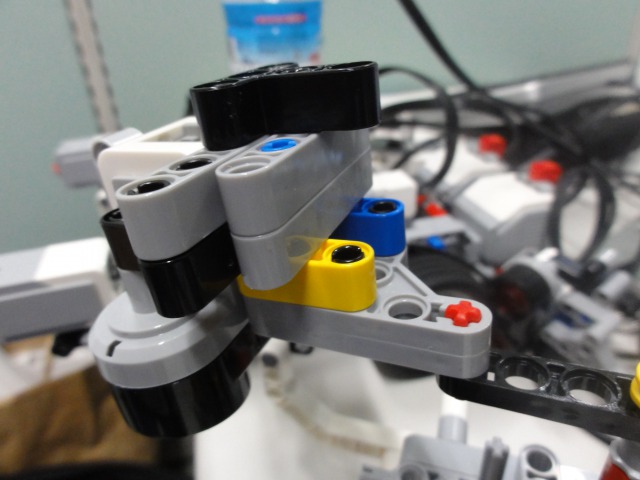

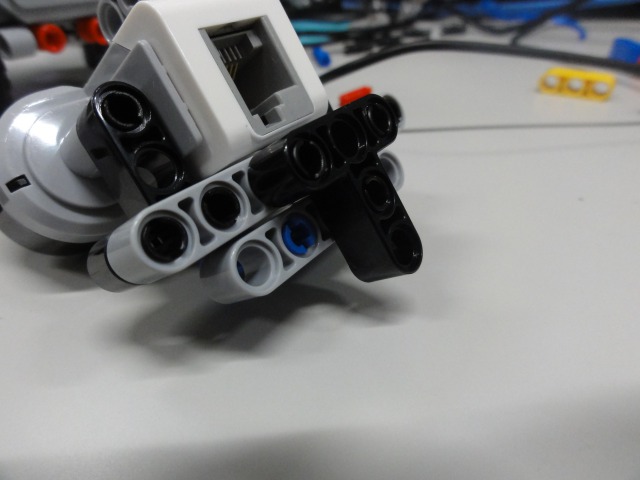

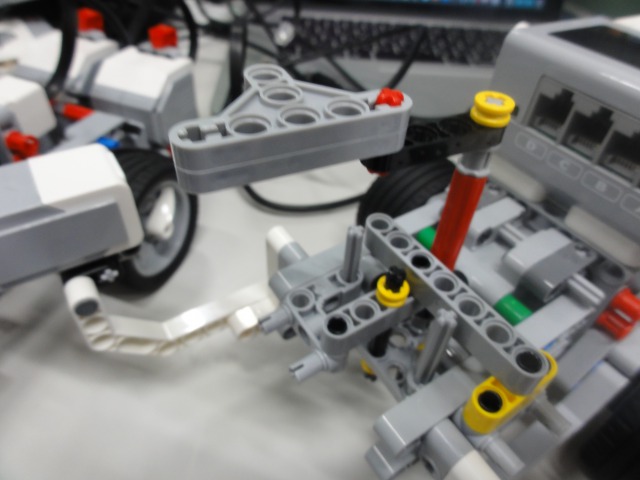

タッチセンサーの取り付け

;

;

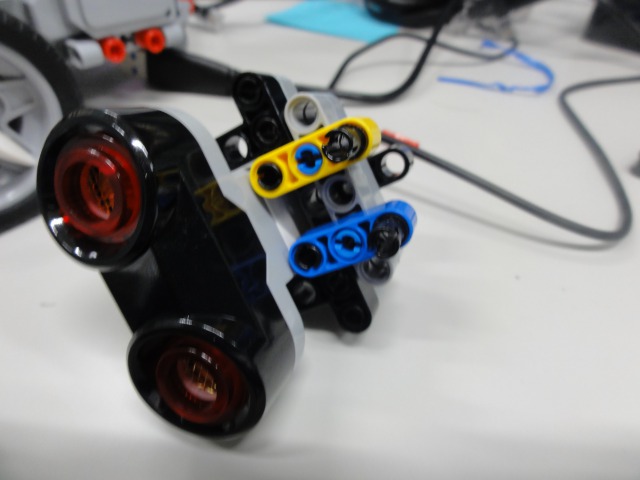

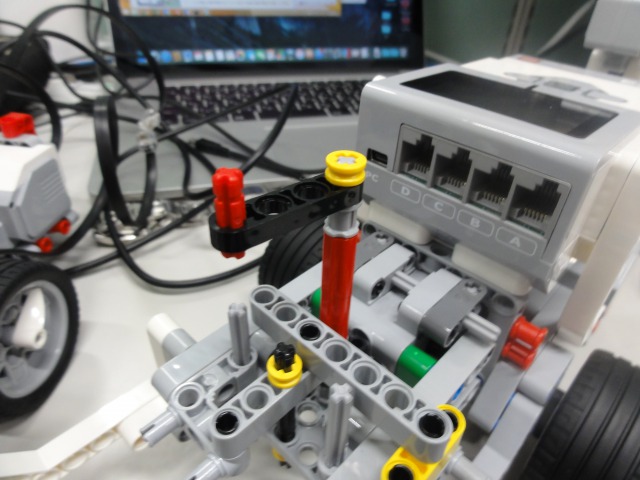

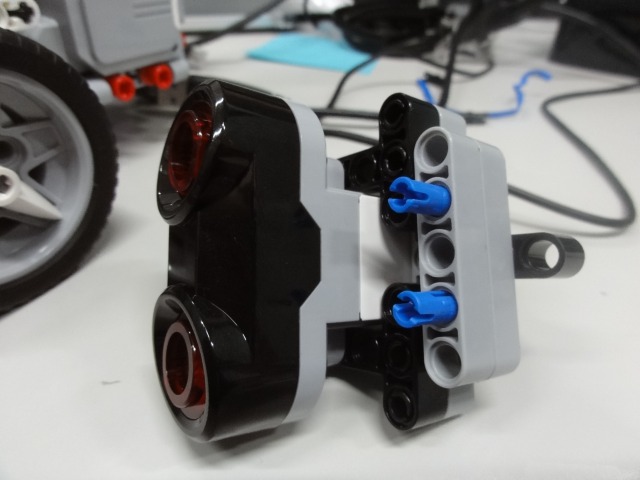

超音波センサーの取り付け

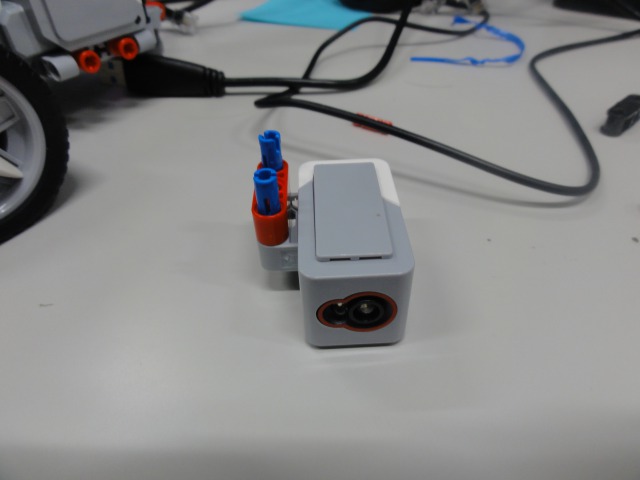

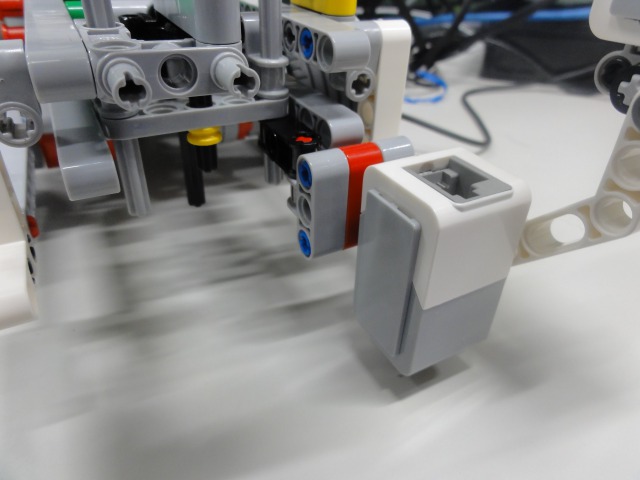

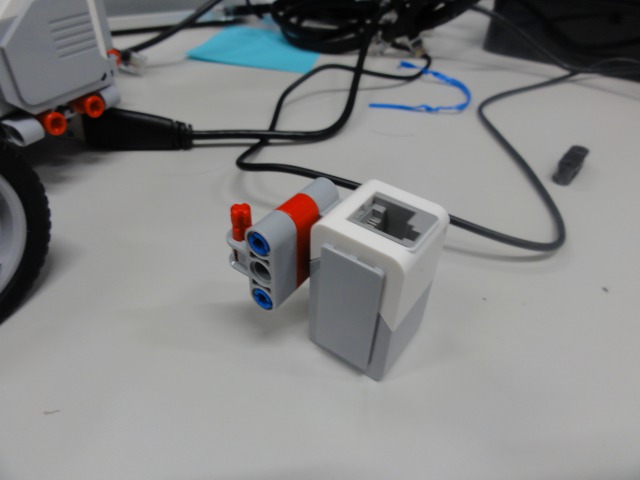

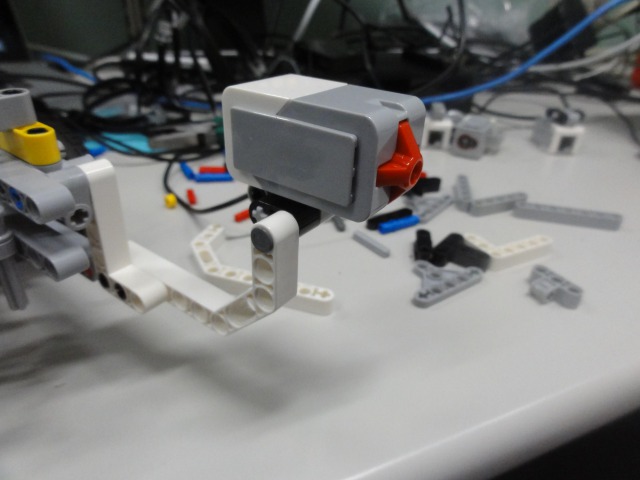

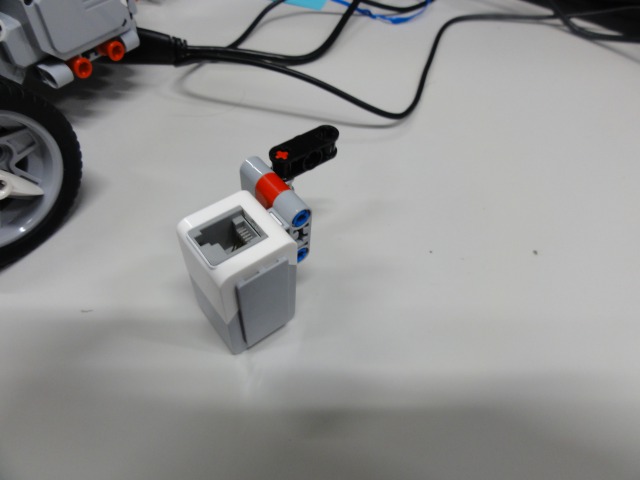

カラーセンサの取り付け

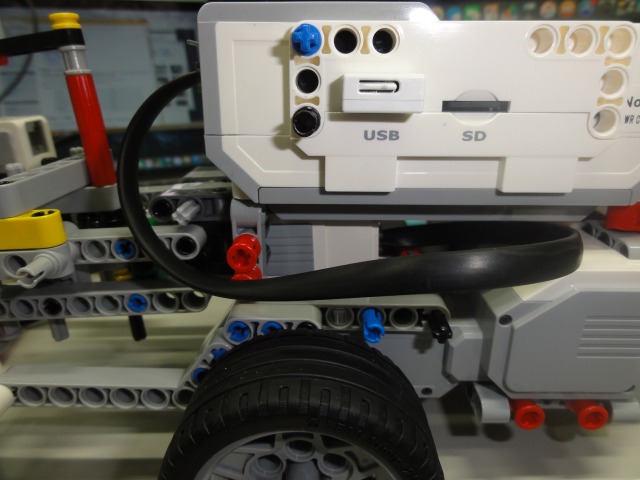

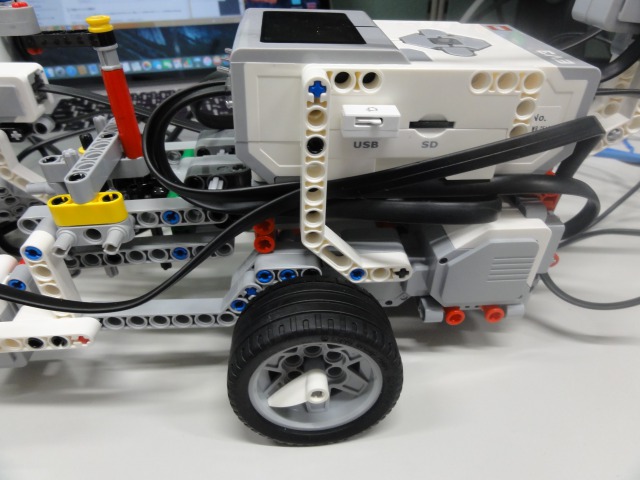

ケーブルの接続

モーター右	ポート C	25cmケーブル
モーター左	ポート B	25cmケーブル
モーター(M)	ポートA	25cmケーブル
タッチセンサー右	ポート 3	35cmケーブル
タッチセンサー左	ポート 1	35cmケーブル
超音波センサー	ポート 4	50cmケーブル
ジャイロセンサー	ポート 2	25cmケーブル

※カラーセンサーを利用する際は超音波センサーかタッチセンサーのケーブルを外して使用してください。
