rtcbuilderのインストール

#contents

本ページはRTCBuilderのプラグインを個別に開発・デバッグをする目的で、Eclipse環境にインストールする方法を説明しています。

単にRTCBuilderを使用する場合は、インストーラによるインストールを参照してOpenRTP(RTCBUilder、RTSystemEditorを含む)をインストールして使用してください。

RTCBuilderとは

RTCBuilderはRTコンポーネントのテンプレートを生成する開発ツールです。パラメーターを基にRTコンポーネントのテンプレートを生成する機能を持っています。また、RTCBuilderはEclipseにて動作し、直感的な操作と他のEclipseプラグインとのシームレスな連携が可能です。~

機能概要

提供される機能の一覧は以下のとおりです。

№	画面要素名	説明
１	RTCプロファイルエディタ	RTコンポーネントの仕様であるプロファイル、データポート定義、サービスポート定義、コンフィギュレーション定義、その他拡張プロファイルを編集します。
２	ビルドビュー	編集中のRTコンポーネントおよびデータポート、サービスポート、サービスインターフェースをアイコンでグラフィカルに表示します。
３	リポジトリビュー	選択したRTリポジトリの情報を表示します。

動作環境

RTCBuilderの動作に必要な環境は以下のとおりです。

№	環境	備考
１	Java Runtime Environment 8	;
２	Eclipse 3.4.2以上 http://www.eclipse.org/downloads/index.php http://archive.eclipse.org/eclipse/downloads/index.php	Eclipse本体
３	Eclipse EMF 2.2以上(SDO,XSD含む)	RTCBuilderが依存するEclipseプラグイン ※ご使用になられるEclipseのバージョンに合ったものをご使用ください。
４	Eclipse GEF 3.2以上(Draw2D含む)	RTCBuilderが依存するEclipseプラグイン ※ご使用になられるEclipseのバージョンに合ったものをご使用ください。
５	Eclipse Java development tools(JDT)	※ご使用になられるEclipseのバージョンに合ったものをご使用ください。

また以下の開発を行う言語によっては以下の環境をインストールしておくと便利です。

№	環境	備考
１	Eclipse CDT	C++用の開発環境
２	Pydev for Eclipse	python用の開発環境

RTCBuilderのインストール

RTCBuilderはEclipseプラグインであるため、Eclipse本体をインストールする必要があります。さらに、EclipseはJavaアプリケーションなので、Eclipse本体をインストールする前にJava実行環境（あるいはJDK：Java開発環境でもよい）をインストールする必要があります。

Java実行環境のインストールについては、EclipseについてのJDK(Java Development Kit)のインストールを参照してください。
Eclipseのインストールについては、EclipseについてのEclipseのインストールを参照してください。

RTCBuilderのビルド

Eclipseを直接導入した場合はRTCBuilderのビルドが必要です。以下のページの手順でプラグインの生成、導入を行ってください。

RTCBuilder、RTSystemEditorのビルド（Projectページはリンク切れです）

RTCBuilderの起動

Eclipseを起動し、メニューから[ウインドウ]>[パースペクティブを開く]>[その他]を選択すると、次のようなパースペクティブ選択画面が表示されます。

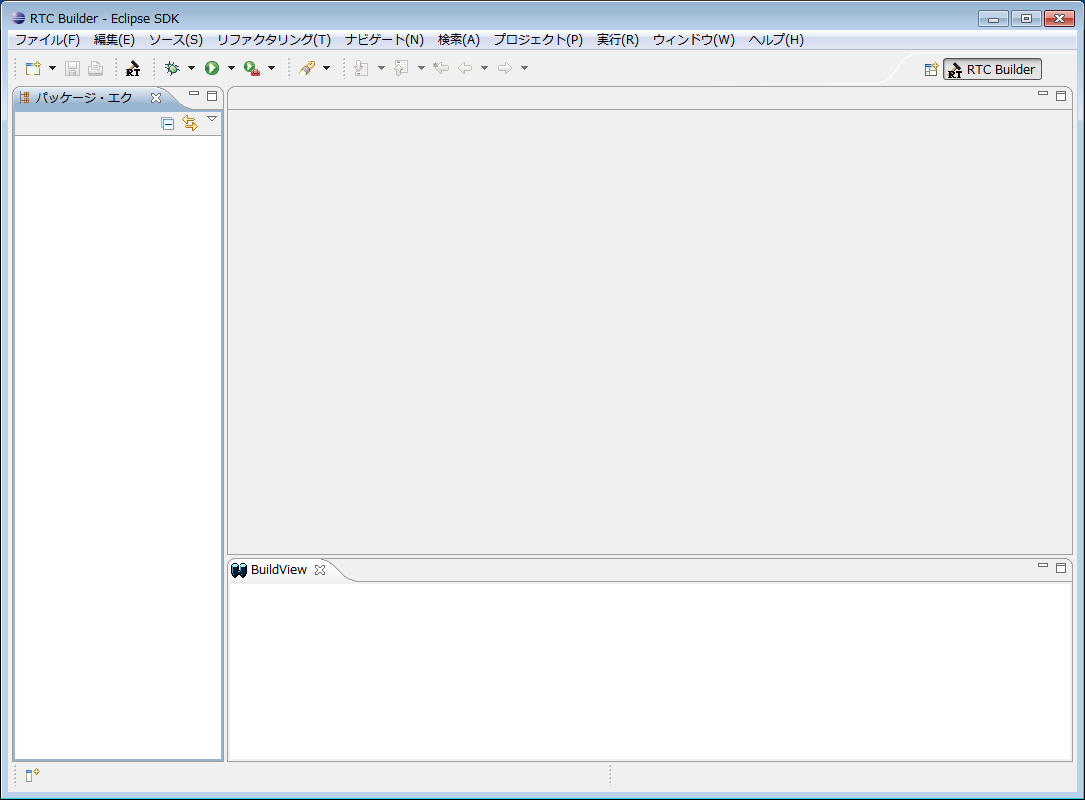

パースペクティブ一覧にある[RTC Builder]を選択すると、次のような画面が表示されてRTCBuilderが起動されます。

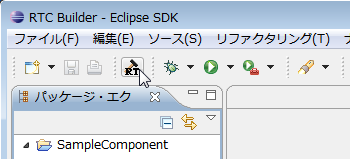

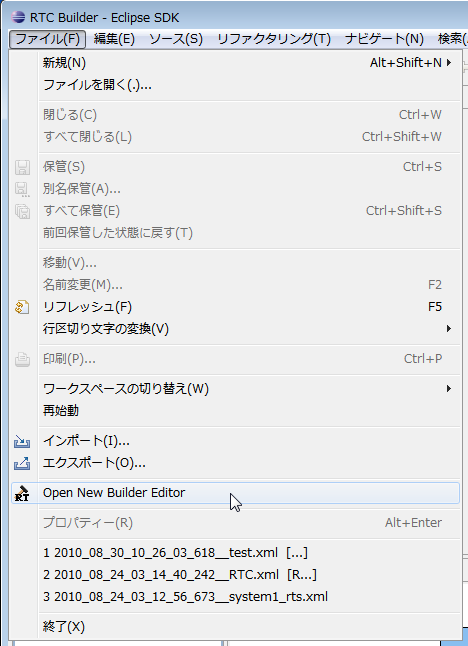

ツールバーの[Open New RTC Builder Editor]ボタンをクリックするか、メニューバーの[ファイル]>[Open New Builder Editor]を選択することで、Builderエディタが起動します。

参考：FAQ:Eclipseの起動方法
