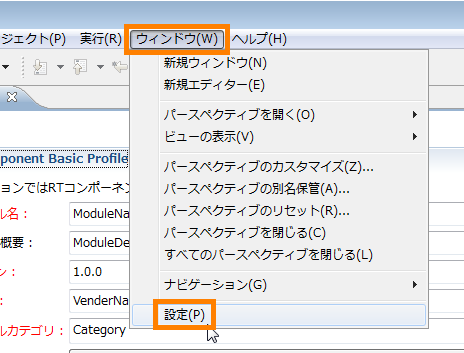

ここでは RTCBuilder の各種設定について説明します。 RTCBuilder の設定画面は、画面上部メニューの [ウィンドウ] > [設定….] を選択して表示される「設定」画面から｢RTCBuilder｣を選択すると表示されます。

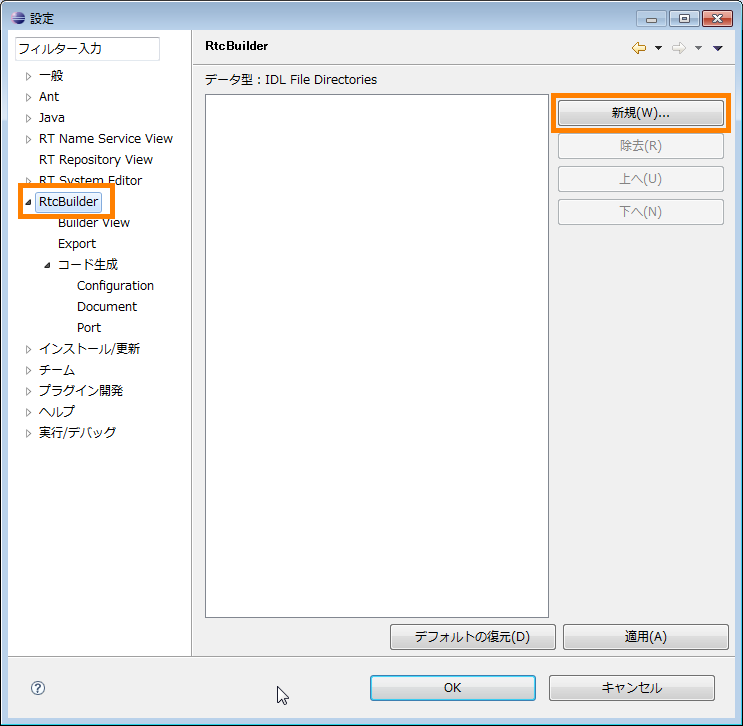

データ型

Data Port および Configuration パラメーターで設定するデータ型を定義した IDL ファイルの位置を設定することができます。 IDL 格納ディレクトリーを新規に追加する場合は、[新規] ボタンをクリックしてください。また、[除去] ボタンをクリックすると、選択中の IDL 格納ディレクトリーを削除することができます。 IDL 格納ディレクトリーの実際の位置は、｢IDL File Directories｣欄内をクリックして表示されるディレクトリー選択画面にて選択してください。

RTCBuilder 設定画面

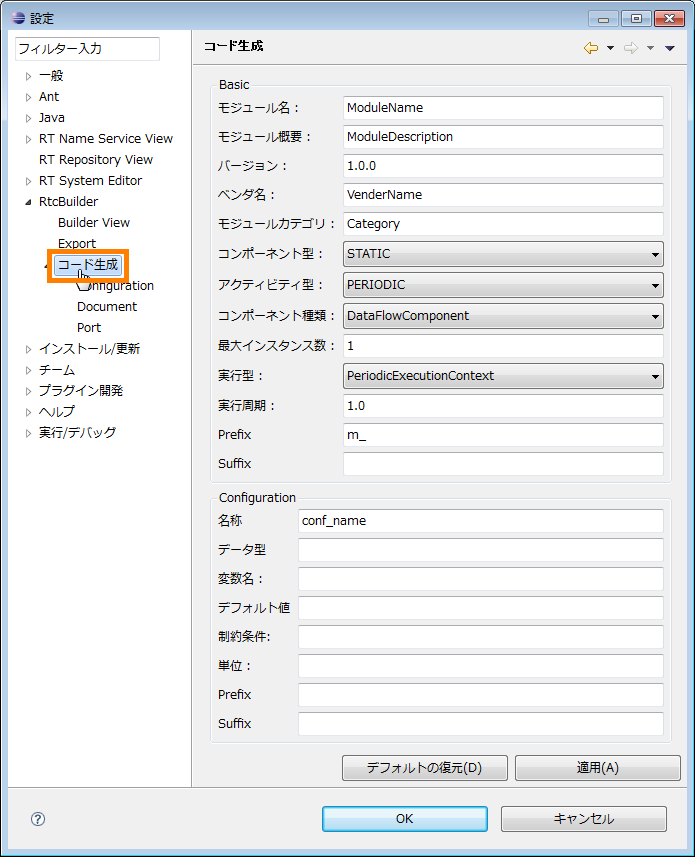

コード生成

RTC プロファイルエディタの基本プロファイル入力ページおよびコンフィギュレーション・プロファイル入力ページにて新規エディタ表示時、新規項目追加時にデフォルトで設定される内容を設定することができます。

コード生成設定画面

なお、この設定画面中のデフォルト設定([デフォルトの復元] ボタンをクリックした際に設定される内容)は以下のとおりです。

コード生成設定画面　デフォルト値

項目	デフォルト値
Basic
Component name	ModuleName
Description	ModuleDescription
Version	1.0.0
Vendor	VendorName
Category	Category
Component Type	STATIC
Component’s activity type	PERIODIC
Max. Instances	1
Component kind	DataFlowComponent
Execution type	PeriodicExecutionContext
Execution rate	1.0
Configuration
Name	conf_name
Type	conf_type
Variable Name	conf_varname
Default Value	conf_default
Constraint	conf_constraint
Unit

Port

RTC プロファイルエディタのデータポート・プロファイル入力ページおよびサービスポート・プロファイル入力ページにて新規項目を追加した際にデフォルトで設定される内容を設定することができます。

Port設定画面

なお、この設定画面中のデフォルト設定([デフォルトの復元] ボタンをクリックした際に設定される内容)は以下のとおりです。

Port設定画面　デフォルト値

項目	デフォルト値
Data Port
DataPort Name	dp_name
DataPort Type	dp_type
DataPort Variable Name	dp_vname
DataPort Constraint	dp_constraint
DataPort Unit
Service Port
ServicePort Name	sv_name
Service Interface
Interface Name	if_name
Instance Name	if_instance
Variable Name	if_varname

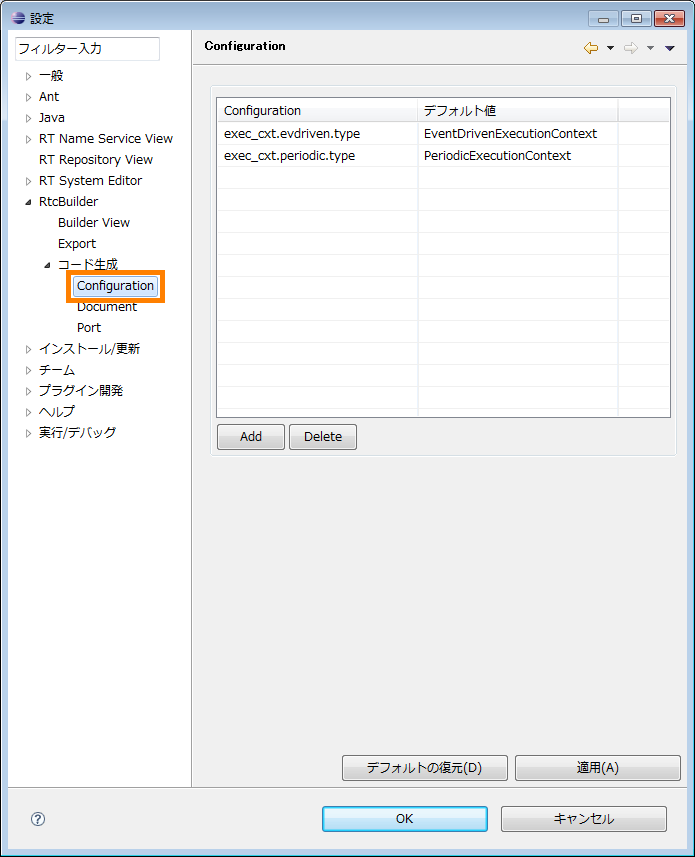

Configuration

RTC プロファイルエディタのコンフィギュレーション・プロファイル入力ページのシステム・コンフィギュレーション情報に表示される項目を設定することができます。

Configuration設定画面

なお、この設定画面中のデフォルト設定([デフォルトの復元] ボタンをクリックした際に設定される内容)は以下のとおりです。

Configuration 設定画面　デフォルト値

項目	デフォルト値
exec_cxt.periodic.type	PeriodicExecutionContext
exec_cxt.periodic.rate	1000
exec_cxt.evdriven.type	EventDrivenExecutionContext

Export

RT コンポーネントのパッケージング機能の各アーカイブ形式に含めるファイルを設定することができます。

Export設定画面

設定画面はアーカイブ形式ごとのセクション（Source Export，Binary Export，Source+Binary Export）に分かれています。また、各セクションは拡張子指定部と、ファイル名指定部から構成されています。

Export設定画面(セクション)

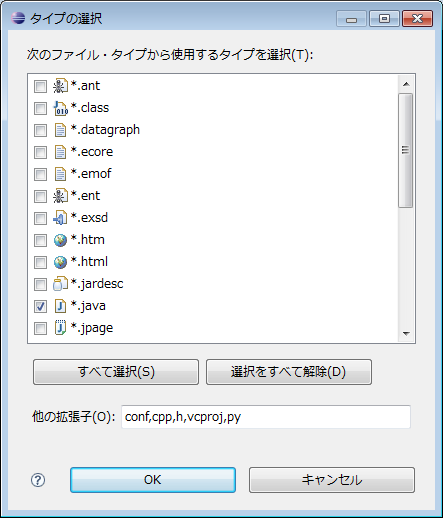

拡張子指定部では、各アーカイブ形式に含めるファイルの拡張子を設定することができます。[タイプの選択] ボタンをクリックすると、以下のようなタイプ選択画面が表示されますので、アーカイブに含めたいファイルタイプを選択してください。

</tr> </table>

拡張子選択画面

ファイル設定部ではアーカイブに含めるファイル名を設定することができます。「ファイル名」リスト下部の [Add] ボタンをクリックすると新しい行が追加されますので、アーカイブに含めたいファイル名を直接入力してください。また、[Delete] ボタンをクリックすると、選択している行を削除することができます。 **上図の Export 設定画面(セクション)**の例では、アーカイブ方式として｢Source+Binary｣を選択した際に、拡張子が｢cpp｣｢h」であるファイルと、ファイル名が｢Makefile｣｢README｣であるファイルをアーカイブに含める設定となります。なお、この設定画面中のデフォルト設定([デフォルトの復元] ボタンをクリックした際に設定される内容)は以下のとおりです。

Export 設定画面　デフォルト値

</td>

※ファイル拡張子リストには登録済みの拡張子のみ表示されます。リスト内に存在しないファイルを選択したい場合は、画面下部の｢他の拡張子｣欄に該当する拡張子を「，」区切りで入力してください。

項目	デフォルト値
Source Export
拡張子	conf，cpp，h，vcproj，java，xml，py
ファイル名	Makefile，README
Binary Export
拡張子	conf，exe，class，py
ファイル名	README
Source+Binary Export
拡張子	conf，cpp，h，vcproj，java，xml，py，exe，class
ファイル名	Makefile，README

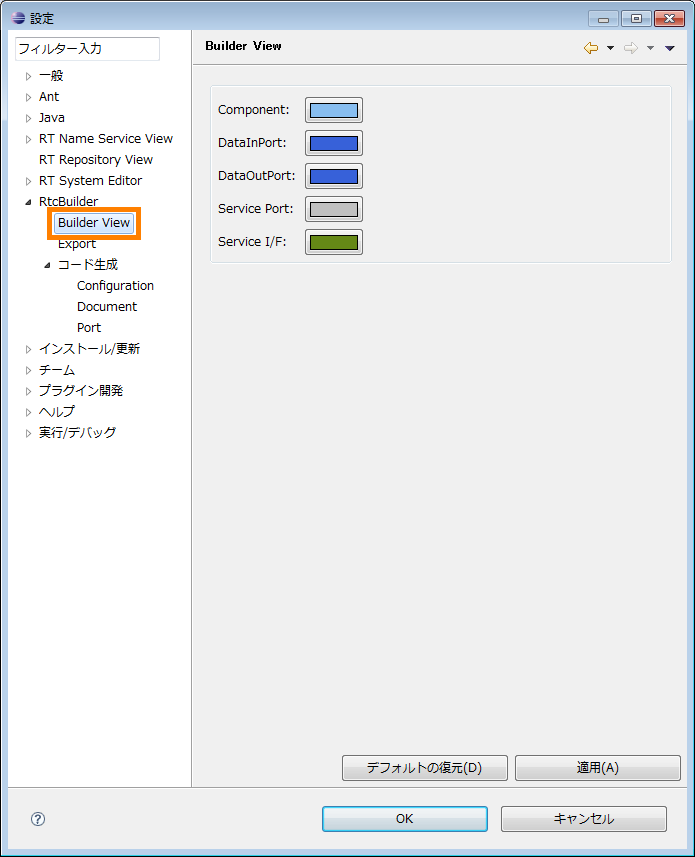

## Build View Build View 内に表示されるアイコンの色情報を設定することができます。

Build View 設定画面

それぞれの色設定ボタンにより、コンポーネント本体、DataInPort、DataOutPort、ServicePort、ServiceInterface の色設定を変更することが可能です。

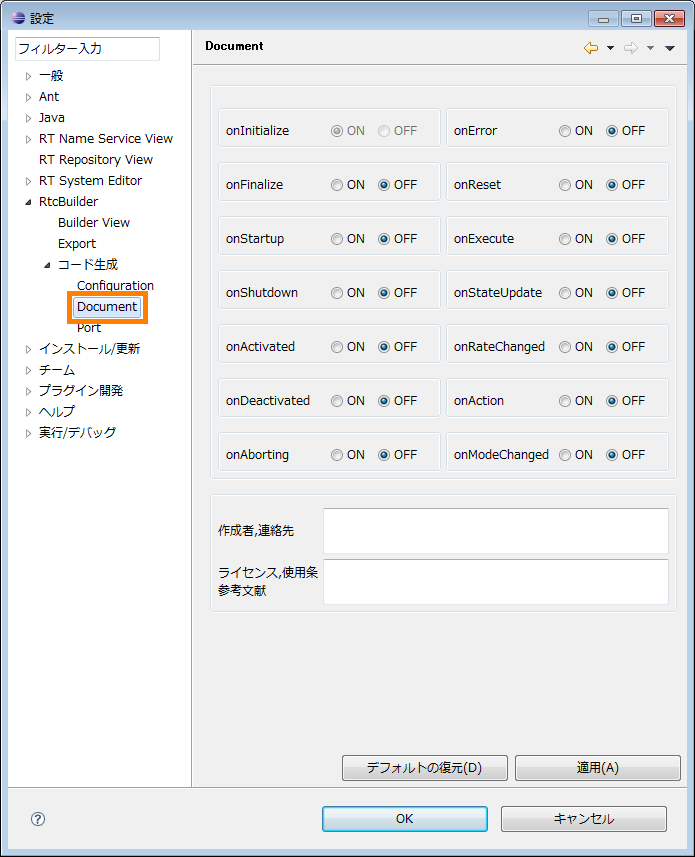

## Document 各アクティビティの有効無効属性（ON/OFF）を設定することができます。

Document 設定画面
