ビュー（プロパティビュー編）
✏️ Edit this page on GitHubここではプロパティビューについて説明します。

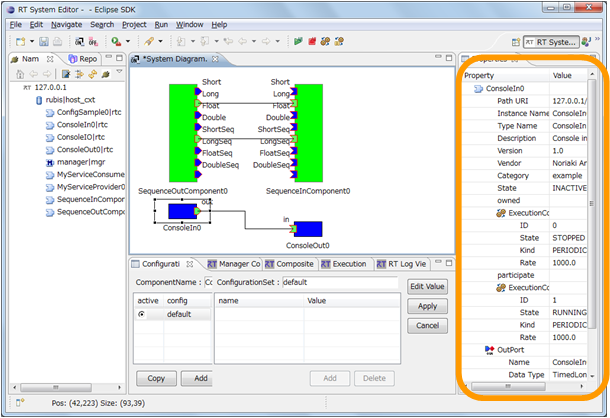

プロパティビューの位置
プロパティビューでは、 System Dialog で選択された RTC やコネクタのプロファイル情報をリアルタイムに表示します。（ RTC の選択中であっても変更が検出されれば即座に反映されます）

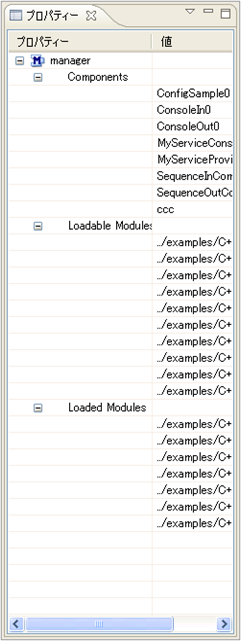

| RTCの場合 | 複合RTCの場合 | マネージャの場合 |
|---|---|---|
 |
 |
 |
プロパティビュー
表示されるアイコンの意味は以下のとおりです。
プロパティアイコンの一覧
| No. | アイコン | 名前 | 表示内容 |
|---|---|---|---|
| 1 |  |
RTC | InstanceName、TypeName、Description、Vender、Category、State(※1番目の ExecutionContext の LifeCycleState を基にして表示される) |
| 2 |
| ExecutionContext | State、Kind、Rate | </tr>
| 3 |  |
ServicePort | Name、プロパティ情報のリスト |
| 4 |  |
Outport | Name、プロパティ情報のリスト |
| 5 |  |
Inport | Name、プロパティ情報のリスト |
| 6 |  |
PortInterfaceProfile | InterfaceName、TypeName、PortInterfacePolarity |
| 7 |  |
マネージャー | Components (生成したコンポーネント名のリスト) Loadable Modules (ロード可能なモジュール名のリスト) Loaded Modules (ロード済みのモジュール名のリスト) |
| RTCの場合 | 複合RTCの場合 | マネージャの場合 |
|---|---|---|
|
|
|
プロパティビュー
表示されるアイコンの意味は以下のとおりです。
プロパティアイコンの一覧
| No. | アイコン | 名前 | 表示内容 |
|---|---|---|---|
| 1 | |
RTC | InstanceName、TypeName、Description、Vender、Category、State(※1番目の ExecutionContext の LifeCycleState を基にして表示される) |
| 2 | |
ExecutionContext | State、Kind、Rate |
| 3 | |
ServicePort | Name、プロパティ情報のリスト |
| 4 | |
Outport | Name、プロパティ情報のリスト |
| 5 | |
Inport | Name、プロパティ情報のリスト |
| 6 | |
PortInterfaceProfile | InterfaceName、TypeName、PortInterfacePolarity |
| 7 | |
マネージャー | Components (生成したコンポーネント名のリスト) Loadable Modules (ロード可能なモジュール名のリスト) Loaded Modules (ロード済みのモジュール名のリスト) |
