システムエディタのセーブとオープンについて説明します。

システムエディタをセーブする

システムエディタはセーブすることができます。セーブするには、メニューの [File] もしくはエディタを右クリックして「Save」を選択します。（「Save As…」では、セーブするファイルを任意選択することができます）

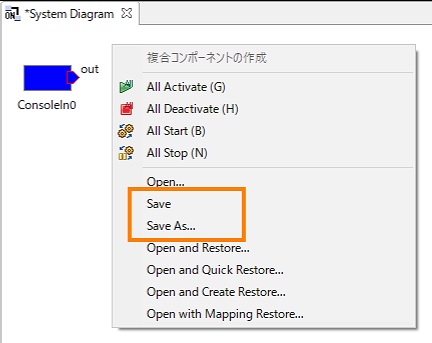

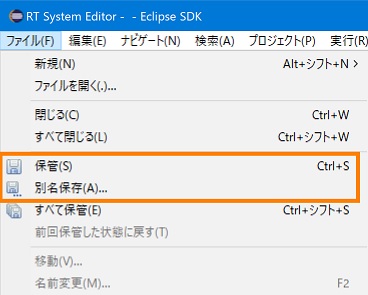

システムエディタのセーブ メニュー	コンテキストメニュー

システムのセーブを選択すると、プロファイル情報ダイアログが開き、必要な項目を設定して [OK] ボタンをクリックすると、システムの情報がファイルにセーブされます。

プロファイル情報ダイアログ

プロファイル情報の項目

名前	形状
Vendor	ベンダ名。RTシステムの識別子を構成する要素。 必須項目。
System Name	システム名。RTシステムの識別子を構成する要素。 必須項目。
Version	システムのバージョン。RTシステムの識別子を構成する要素。 必須項目。
Path	システムをセーブするファイル名。 必須項目。
Update Log	バージョンの補足説明などを記述。
Required	RTシステムを動作させるのに必須の RTC にチェックをつける。

セーブしたシステムエディタをオープンする

セーブしたシステムエディタをオープンするには、エディタを右クリックして「Open」を選択します。

システムエディタをオープンする

オープン後は、 RT System Editor はリモートのシステムを正として最新の情報へと更新を行います。セーブ内容をシステムへ復元するには、次の節で説明する「Open and Restore…」を使用してください。

セーブしたシステムをオープンおよび復元する

セーブしたシステムエディタをオープンおよび復元するには、エディタを右クリックして「Open and Restore…」、もしくは「Open and Quick Restore…」を選択します。

システムエディタをオープンおよび復元する

システムへ復元されるのは以下の内容です。

• ポート間の接続（セーブ時のコネクタが存在しない場合）
• コンフィグレーション情報~ 復元時には、コンポーネントのパスIDでネームサービスを検索してリモートのコンポーネントを取得します。
  「Quick Restore」を選択した場合は、ネームサービスにアクセスする前に、プロファイルに保存された IOR にてリモートのコンポーネントの取得を試み、取得できなかった場合にネームサービスから検索を行います。
  復元に失敗した場合には、エラー内容が表示されます。


復元失敗のエラーメッセージ

また、RT System Editorはエラー発生時でも、できる限りの復元を試みます。
