ここではプロパティビューについて説明します。

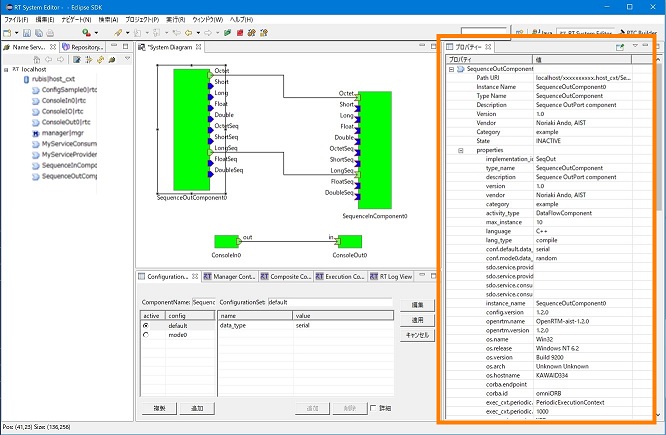

プロパティビューの位置

プロパティビューでは、 System Dialog で選択された RTC やコネクタのプロファイル情報をリアルタイムに表示します。（ RTC の選択中であっても変更が検出されれば即座に反映されます）

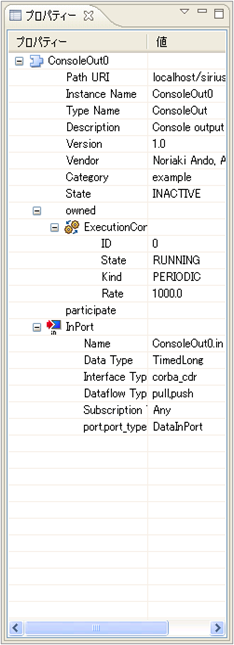

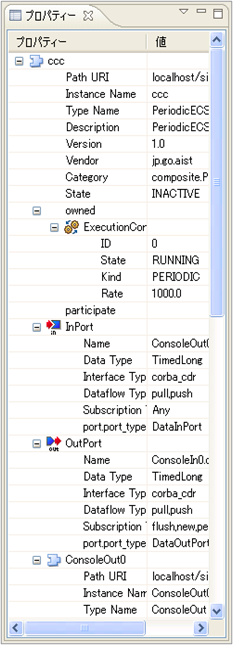

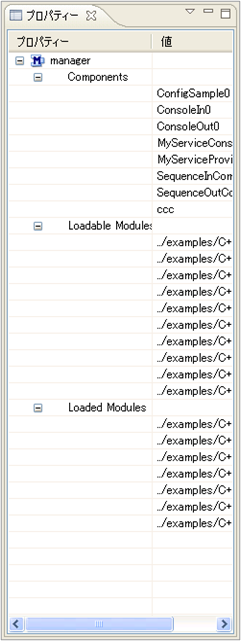

RTCの場合	複合RTCの場合	マネージャの場合

プロパティビュー

表示されるアイコンの意味は以下のとおりです。

プロパティアイコンの一覧

No.	アイコン	名前	表示内容
1		RTC	InstanceName、TypeName、Description、Vender、Category、State(※1番目の ExecutionContext の LifeCycleState を基にして表示される)
2		ExecutionContext	State、Kind、Rate
3		ServicePort	Name、プロパティ情報のリスト
4		Outport	Name、プロパティ情報のリスト
5		Inport	Name、プロパティ情報のリスト
6		PortInterfaceProfile	InterfaceName、TypeName、PortInterfacePolarity
7		マネージャー	Components (生成したコンポーネント名のリスト) Loadable Modules (ロード可能なモジュール名のリスト) Loaded Modules (ロード済みのモジュール名のリスト)

なお、RTC の仕様では、RTC のLifeCycleState は ExecutionContext ごとに存在します。したがって、状態は複数存在しますが、RT System Editorでは1番目の ExecutionContext のみを使用して STATE を 表示します。
