openrtm-aistを10分で始めよう！

✏️ Edit this page on GitHub

#contents

最新バージョンOpenRTM-aist-2.1.0-RELEASEではC++版、Python版、Java版、OpenRTP、rtshell がインストールされます。

事前準備

Pythonのインストール

Pythonをインストールしていない場合は、OpenRTM-aistをインストールできません。 OpenRTM-aistをインストールする前に、Pythonをインストールしてください。バージョンは、”3.14”、”3.13”、”3.12”、”3.11”、”3.10”に対応しています。

Pythonのダウンロードは OpenRTM-aist 2.1系のWindowsへのインストール をご覧ください。

Pythonのインストール先は、インストール時の選択 [Customize installation]に対応しています。

サーチパスは、以下の方法で自動で設定されるようにしてください。こうすると、python.exeが置いてあるディレクトリとScriptsディレクトリがPathに追加されます。
(例: Path=C:\Python313;C:\ Python313\Scripts;…）

[インストール手順]

  • Pythonインストーラーを起動します。ここではバージョン3.13を例に説明します。

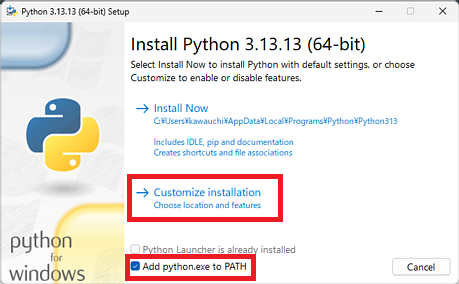

  • 最初の画面の下部にある[add python *** to PATH]にチェックを入れて、[Customize installation]を選択してください。

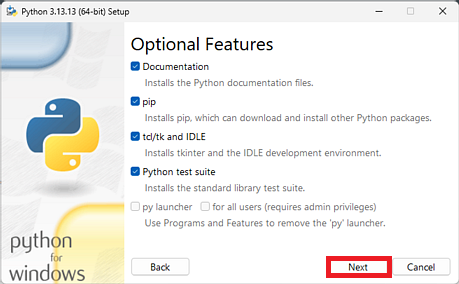

  • 次の[Optional Features]画面で変更はありません。[Next]を選択して進んでください。

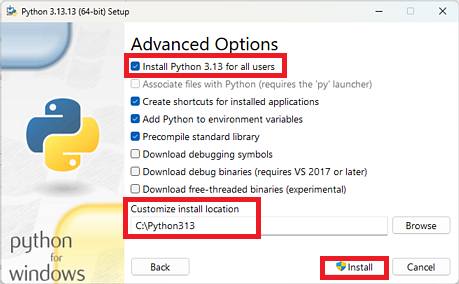

  • [Advanced Options]画面では、[Install for all users]にチェックを入れて、[Customize install location]でインストール先を設定してください。(例: Path=C:\Python313;C:\ Python313\Scripts;…）
  • [Install] を選択してインストールを完了します。

OpenRTM-aistのダウンロード

インストーラーのダウンロードは ダウンロード をご覧ください。

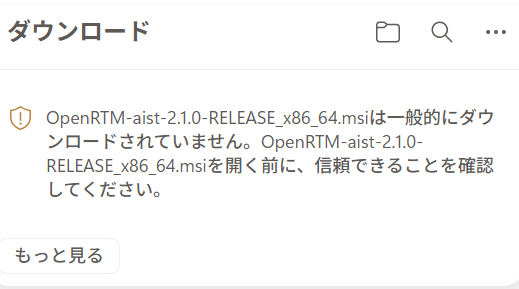

Microsoft Edge をお使いで、下記メッセージが出てダウンロードできない場合の手順を紹介します。

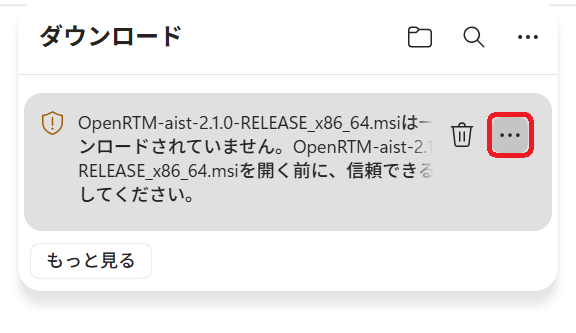

  • マウスオーバーで表示される「・・・」をクリックします

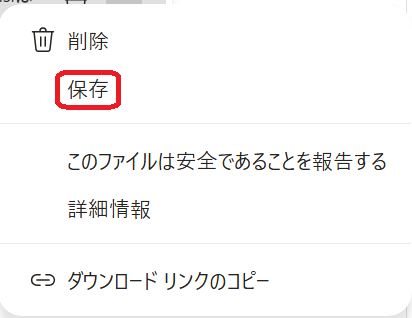

  • 「保存」をクリックします

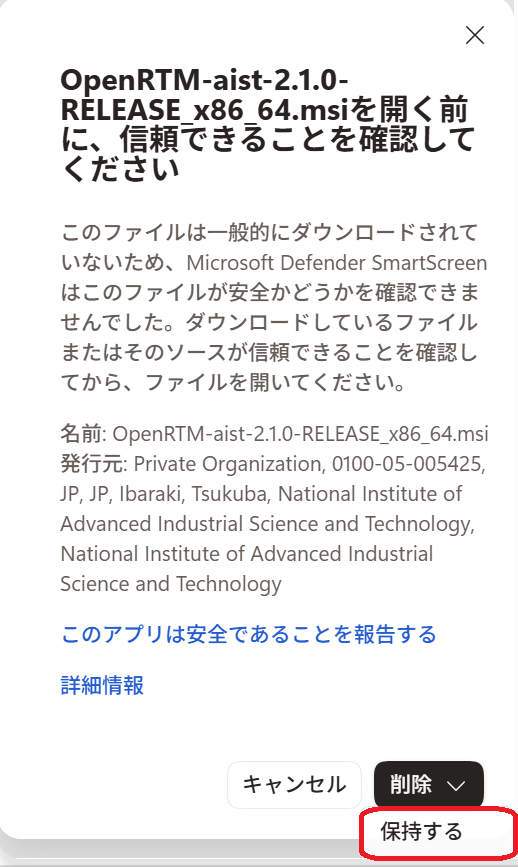

  • 「削除」横の「レ（チェックマーク）」をクリックして表示される「保持する」をクリックします
  • これでダウンロードが完了しますので、「ファイルを開く」をクリックするとインストーラが起動します

OpenRTM-aistのインストール

[インストール手順]

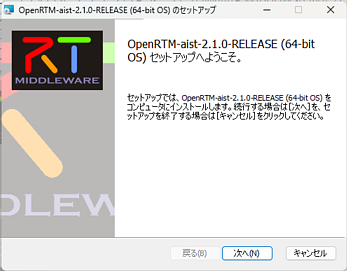

  1. インストーラーを起動し、 [次へ]をクリックします。

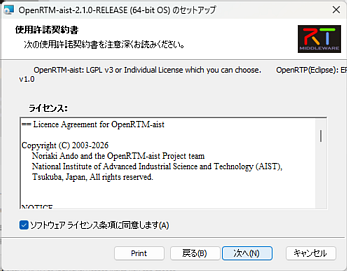

  1. 使用承諾契約書のページです。ソフトウェアライセンス条項に同意して[次へ]をクリックします。

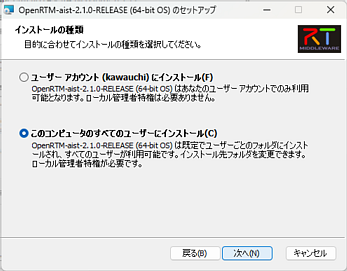

  1. インストールの種類を選択します。デフォルトのまま[次へ]をクリックします。

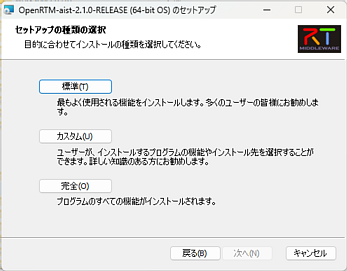

  1. セットアップの種類を選択します。 [標準]をクリックすることで全機能がインストールされます。

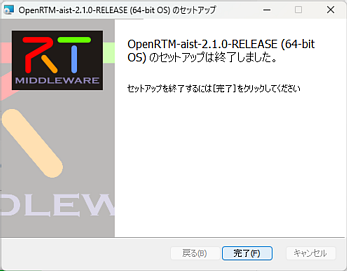

  1. インストールが終了しました。[完了]をクリックしてインストーラーを終了します。


システム環境変数確認

ネストされた環境変数が再帰的に展開されないケースが発生することを確認していますが、ツールのVerChangerで解決できます。詳細は下記ページをご覧ください。 - システム環境変数確認

サンプルコンポーネントを実行する

OpenRTPのRTSystemEditor機能を使い、２つのRTCの接続動作を確認する手順を説明します。

&aname(openrtp_start);

OpenRTP起動

  • デスクトップのショートカットをクリックして起動します。
OpenRTP起動

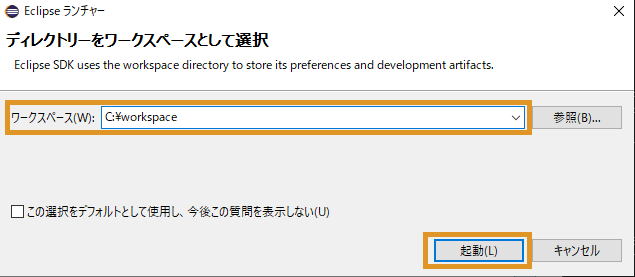

  • ワークスペースは適当な場所を指定してください。
ワークスペースの選択

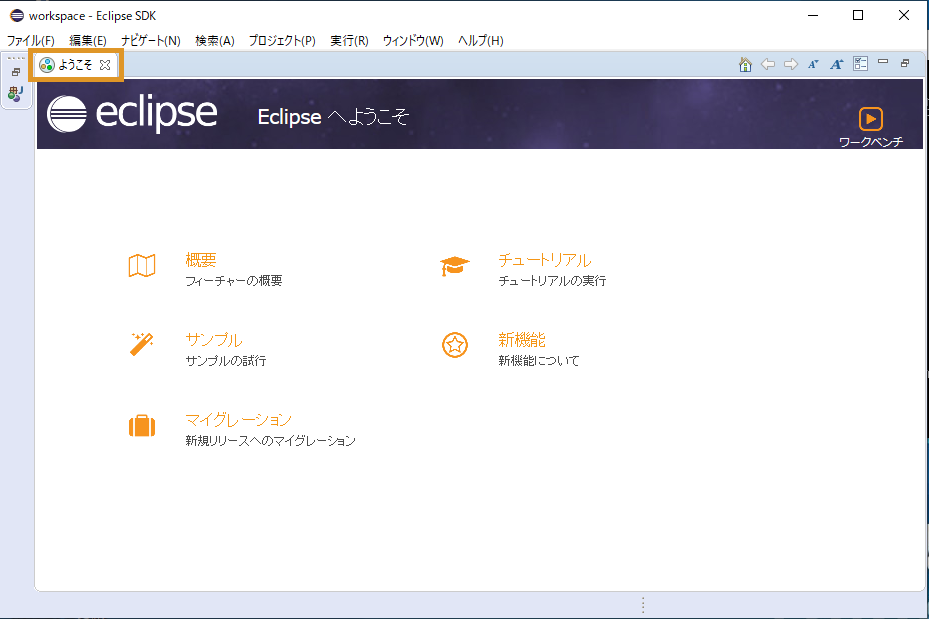

  • 「ようこそ」画面は必要ないので左上の[ようこそ]タブの[×]ボタンをクリックして画面を閉じてください。
初期起動時の画面


RTSystemEditorの使用

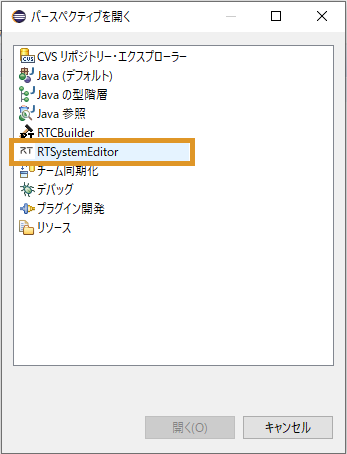

  • 画面右上の[パースペクティブを開く]をクリックします。表示されるダイアログで[RT System Editor]を選択して[開く]をクリックするとRTSystemEditorが起動します。
;
;
パースペクティブの切り替え

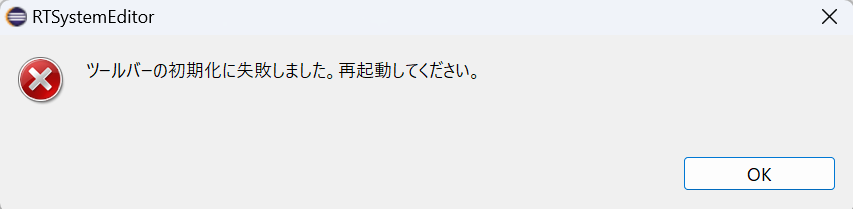

  • 初回起動時のみ「ツールバーの起動に失敗しました。」のダイアログが表示されるので、指示通りにOpenRTPを終了させて再度起動してください。
OpenRTPを再起動

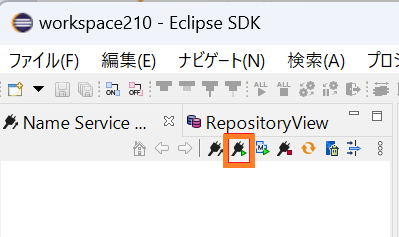

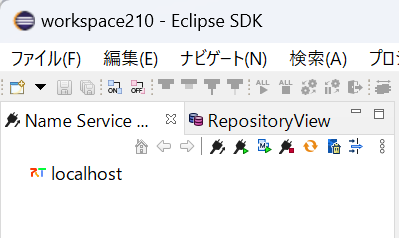

  • ネームサービス起動ボタンを押してネームサーバのlocalhostを起動してください。
;
;
ネームサービス起動

C++のConsoleIn、ConsoleOutを起動

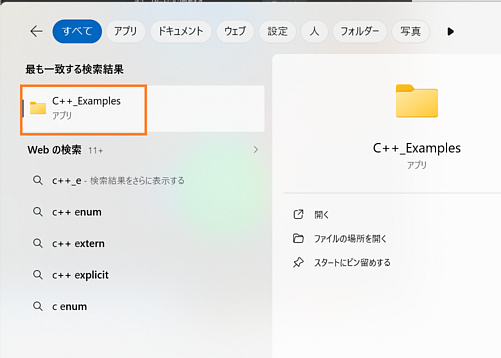

  • Windowsの検索窓に小文字で構わないので、「c++_e」 まで入力すると C++_Examples の候補が表示されるのでクリックしてください。
C++_Examplesを選択

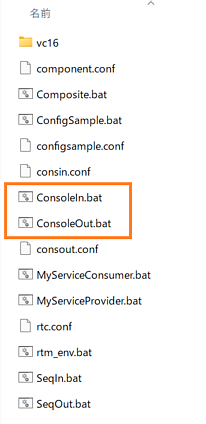

  • C++のサンプルRTCの一覧が表示されますので、ConsoleInとConsoleOutをダブルクリックで起動してください。
ConsoleInとConsoleOutを起動

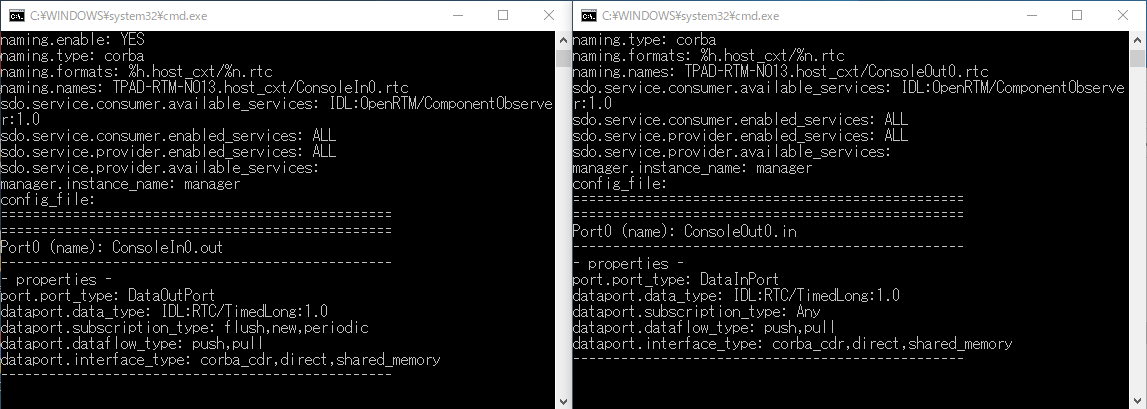

  • 起動すると以下のようなコンソール画面が表示されます。
;
ConsoleIn.batとConsoleOut.bat


  • ツールバーから [Open New System Editor]をクリックして、[System Diagram]を表示します。
System Diagramを表示

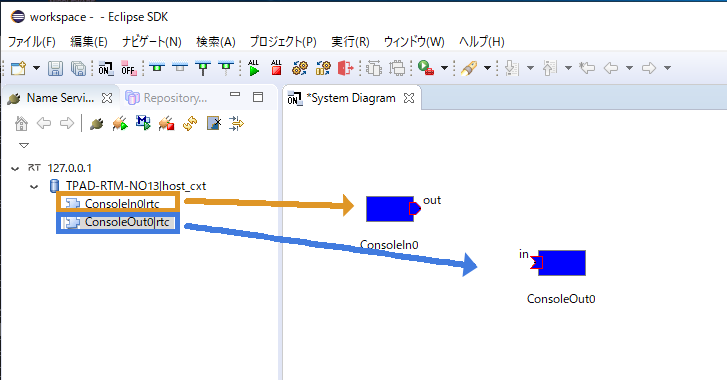

  • [NameServiceView]にあるConsoleIn、ConsoleOutのコンポーネントを[System Diagram]上にドラッグ＆ドロップすると、以下の画像のように表示されます。
コンポーネントをドラッグ＆ドロップ

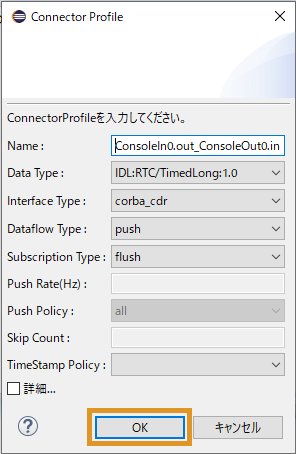

  • データポート間でドラッグ＆ドロップしてコンポーネントを接続します。その後、接続に必要な情報の入力を促すダイアログが表示されるので[OK]をクリックします。
;
;
コンポーネント接続

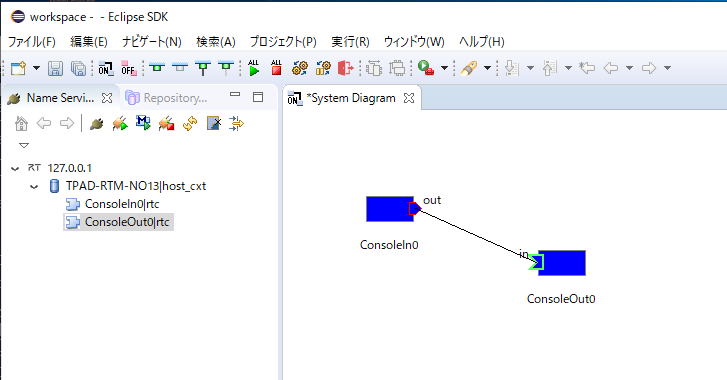

  • 以下の画像のように接続されます。
接続完了

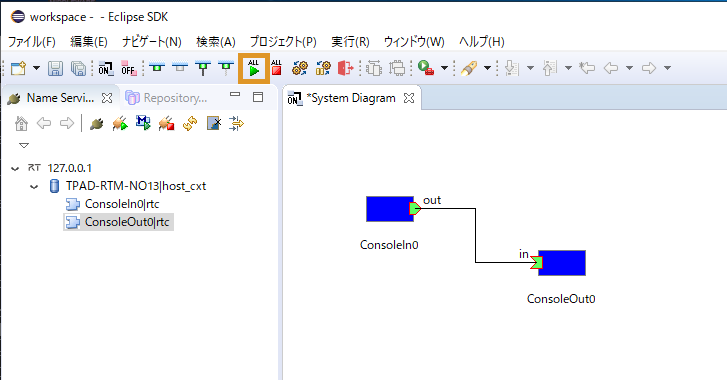

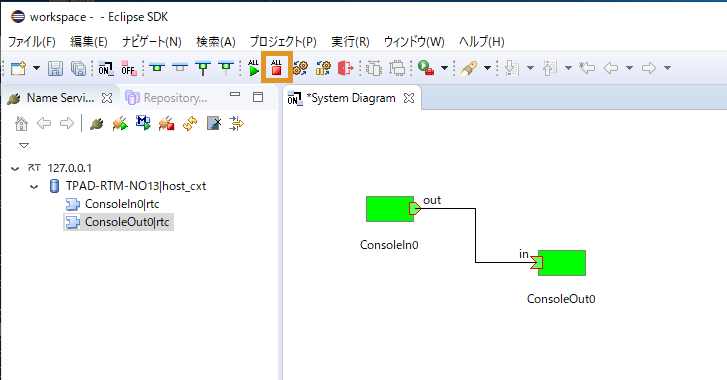

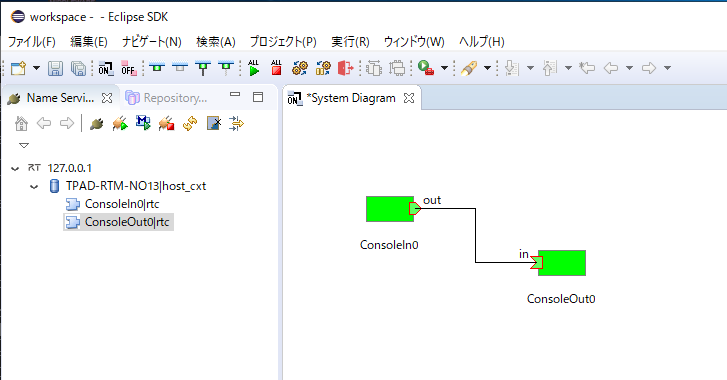

  • コンポーネントの状態をActiveにします。[All Activate]クリックしてください。コンポーネントの色が青から明るい緑に変わったら成功です。コンポーネントは個別に選択して右クリックをすることに個別にActiveにすることも可能です。([All Activate]が表示されていない場合は、Openrtpを再起動してみてください。または、コンポーネントを個別にActiveにしても良いです。）


Activate完了


コンポーネントのコンソール画面での動作確認

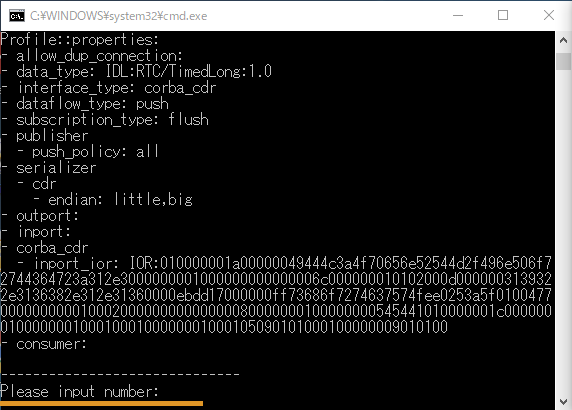

  • 次にコンソール画面で動作確認します。RTSystemEditorで接続後、ConsoleIn画面に「Please input number:」と表示されます。
「Please input number:」と表示

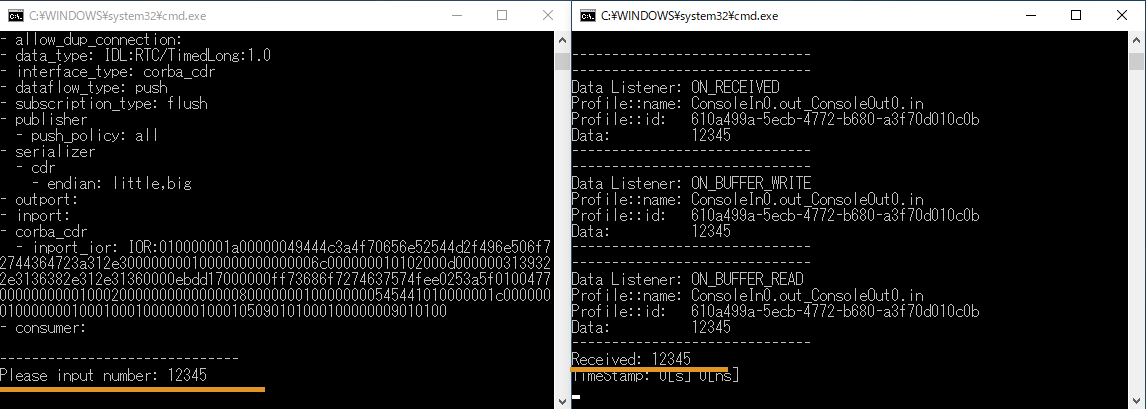

  • ConsoleIn画面で任意の数値を入力し[Enter]を押すと、ConsoleOut画面に数値が表示されます。
;
動作確認


  • 数値以外の入力や、大きすぎる数値を入力すると動作がおかしくなることがあります。その場合はCntrl-Cキーでバッチファイルの動作を停止させ、再度バッチファイルの起動からやり直してください。

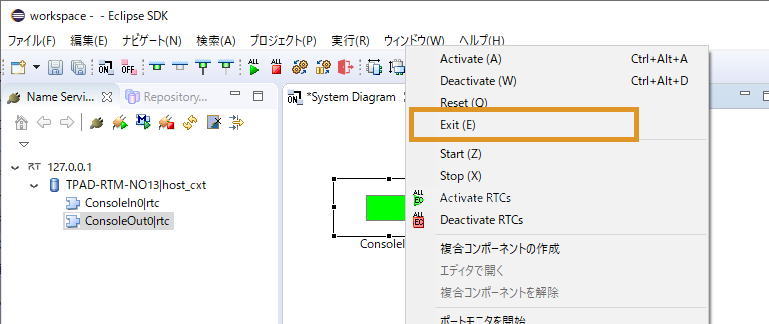

  • コンポーネントを終了する場合は、ツールバーから[All Deactivate]をクリックします。その後、コンポーネントを右クリックして[Exit]してください。
    • Deactivateに時間がかかる場合はConsoleInの数値入力で止まっているので、その場合は何か数値を入力してください。
コンポーネントのDeactivate


コンポーネントの終了


  • 以上でConsoleInとConsoleOutを使用した動作確認は終了です。

rtshellを利用する

OpenRTM-aistではrtshellが標準でインストールされます。 rtshellを利用することでコマンドラインからRTCのActivate、Deactivate、終了等ができるようになります。
rtshellのインストール・動作確認(Windows編) をご覧ください。

次は…

下記リンク先をご覧ください。
